M1 맥북 프로에서 듀얼/멀티 모니터 사용하는 방법 (트리플모니터)

번개애비 2021. 6. 23. 00:56

회사의 디자이너에게 USB-C 타입으로 연결할 수 있는 모니터와 요즘 핫한 애플 실리콘의 M1 맥북프로 보급이 하달되었다.

사실 나는 인텔맥 유저라 듀얼모니터도 안되지만, 긴배터리타임과 빠른앱속도의 M1에 대해 별루 관심이 없었지만,

이번 기회에 인텔맥에서 M1맥으로 이주를 고민하게 되는 아주 아주 결정적인 계기가 되었다.



그리고 수개월이 아닌 몇시간(?) 동안 고민 끝에 M1 맥북 프로에서 듀얼모니터를 사용하는 방법을 알게되어 공유하게 되었다.

(더불어 장바구니에 M1 맥북프로가 들어감)


[컨셉]
USB-C 나 썬더볼트 선 하나로 듀얼모니터를 출력함과 동시에 M1 맥북 충전이 가능해야함.




이 방식은 USB type C 포트가 내장된 디스플레이 말고도 USB type C 혹은 썬더볼트3를 지원하는 독(Dock)을 사용중일 때도 동일하게 적용이 가능함. (예를 들면 Caldigit TS3+ 나 벨킨 독과 같이...)

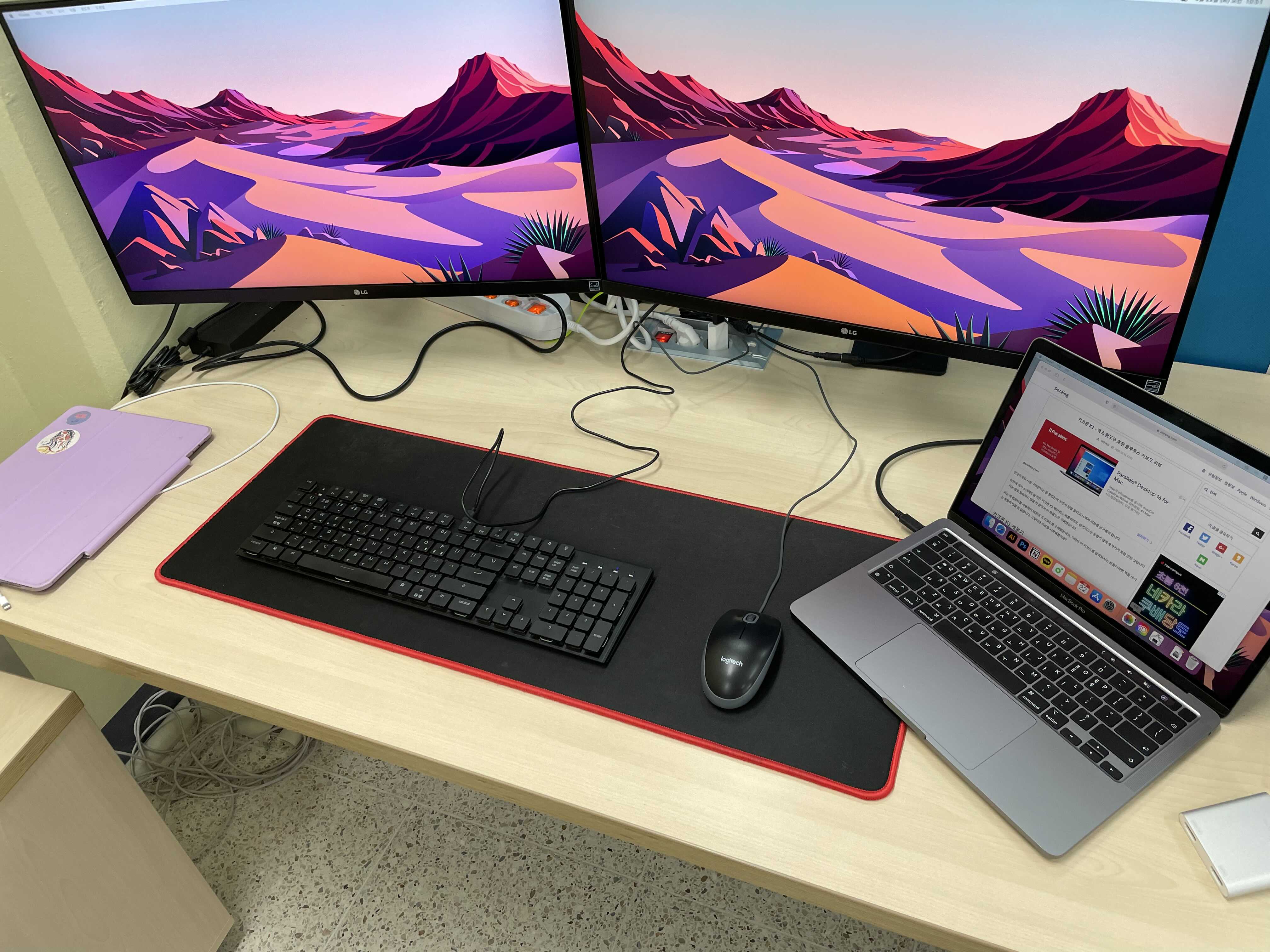

먼저 M1 으로 멀티모니터 연결된 인증사진을 자랑스럽게 보여줌.





















연결방식은 심플하다.

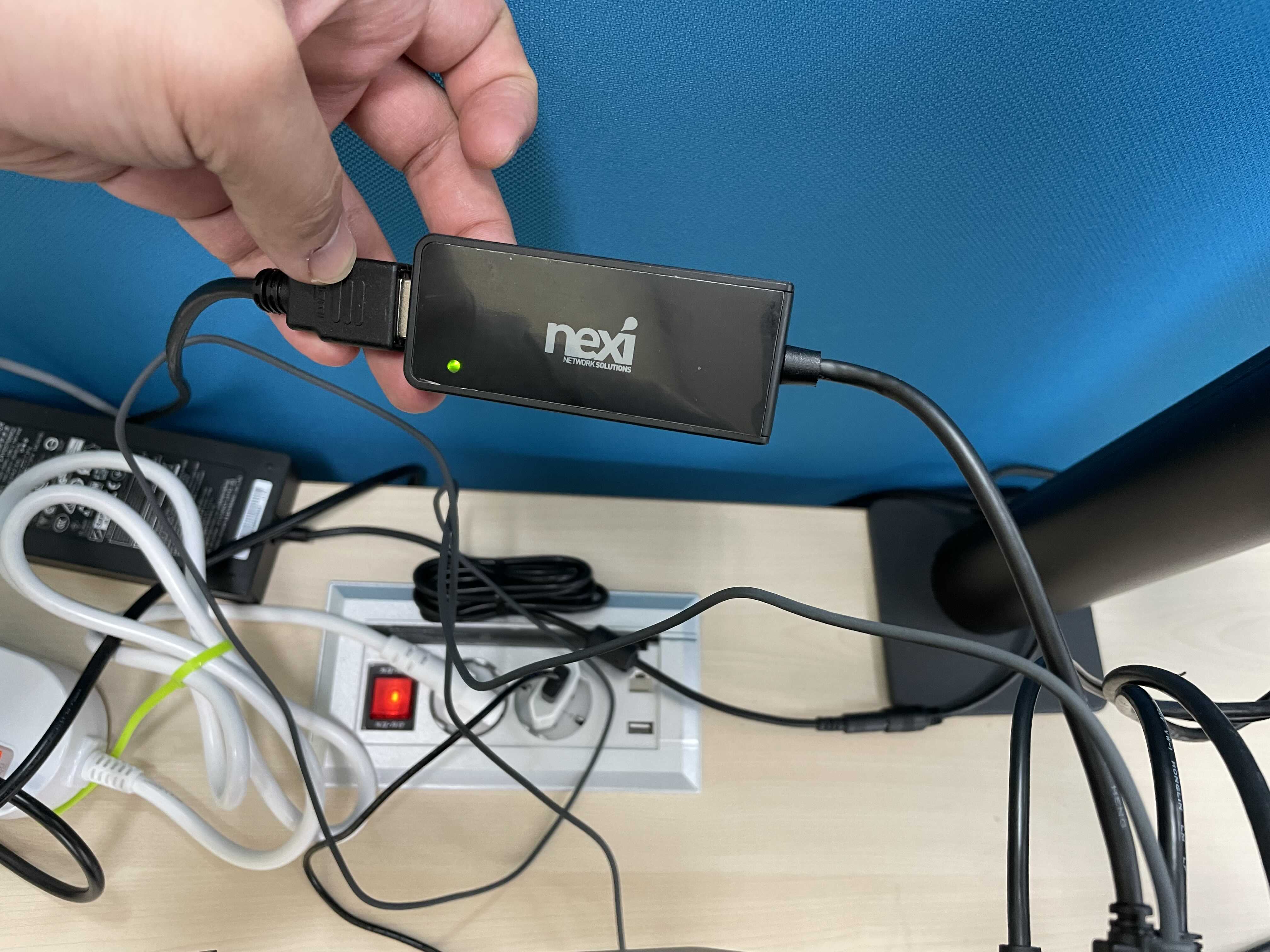

이렇게 생긴 USB-A to HDMI 컨버터로 연결하면 됨.

한쪽이 USB-A 숫놈 (네모난 USB), 반대쪽이 HDMI 암놈으로 구성되어 있다.







구성은 아래와 같음.

M1 맥북 -------usb-c------ 모니터 혹은 독 -----HDMI컨버터------ 또다른 모니터

모니터 하나는 모니터자체 혹은 독에 직접 연결하고 다른 모니터 하나는 HDMI컨버터를 통해 연결하면 된다.





















구글링을 통해 수많은 외계국어 자료들을 살펴보면서 하나도 도움이 안되었고,

결국 이 제품이 가능하다는것을 복권 긁듯이 컨버터를 사면서 알게되었음.

(참고로 협찬아님 내돈내산임)

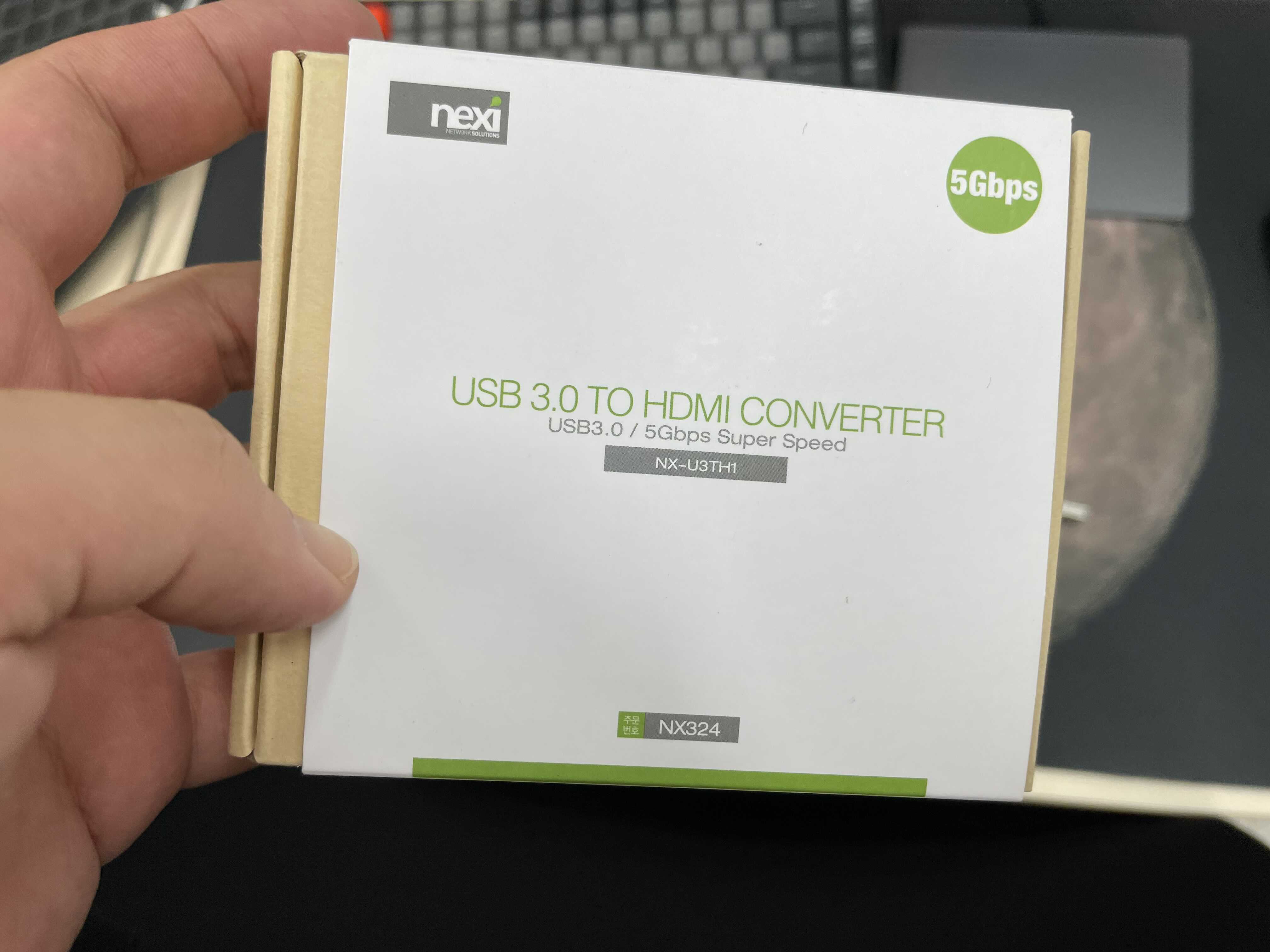

NX-U3TH1

(NM-CEH02도 된다고하는데 실제로 안써봐서 잘모름...)

(댓글에 NM-CEH02 도 된다고 합니다.)



조언하자면, HDMI 컨버터가 4K가 지원되네, 포트가 2개 달려있네 하는 제품들은 거르는것이 좋음.



이 방식자체가 소프트웨어방식으로 외장그래픽카드의 모니터를 지원하는 방식임으로 소프트웨어에서 일단 외장그래픽카드(?)의 칩셋이 지원되어야함. 아직까진 4K가 정말 깔끔하면서 끊김없는 30.00001 프레임이상이라도 지원되는 제품을 찾아볼 수 없었고 포트가 2개씩 달려있는 제품의 칩셋은 적어도 아직까진 호환되지 않음. (내돈 버리면서 알게됨)

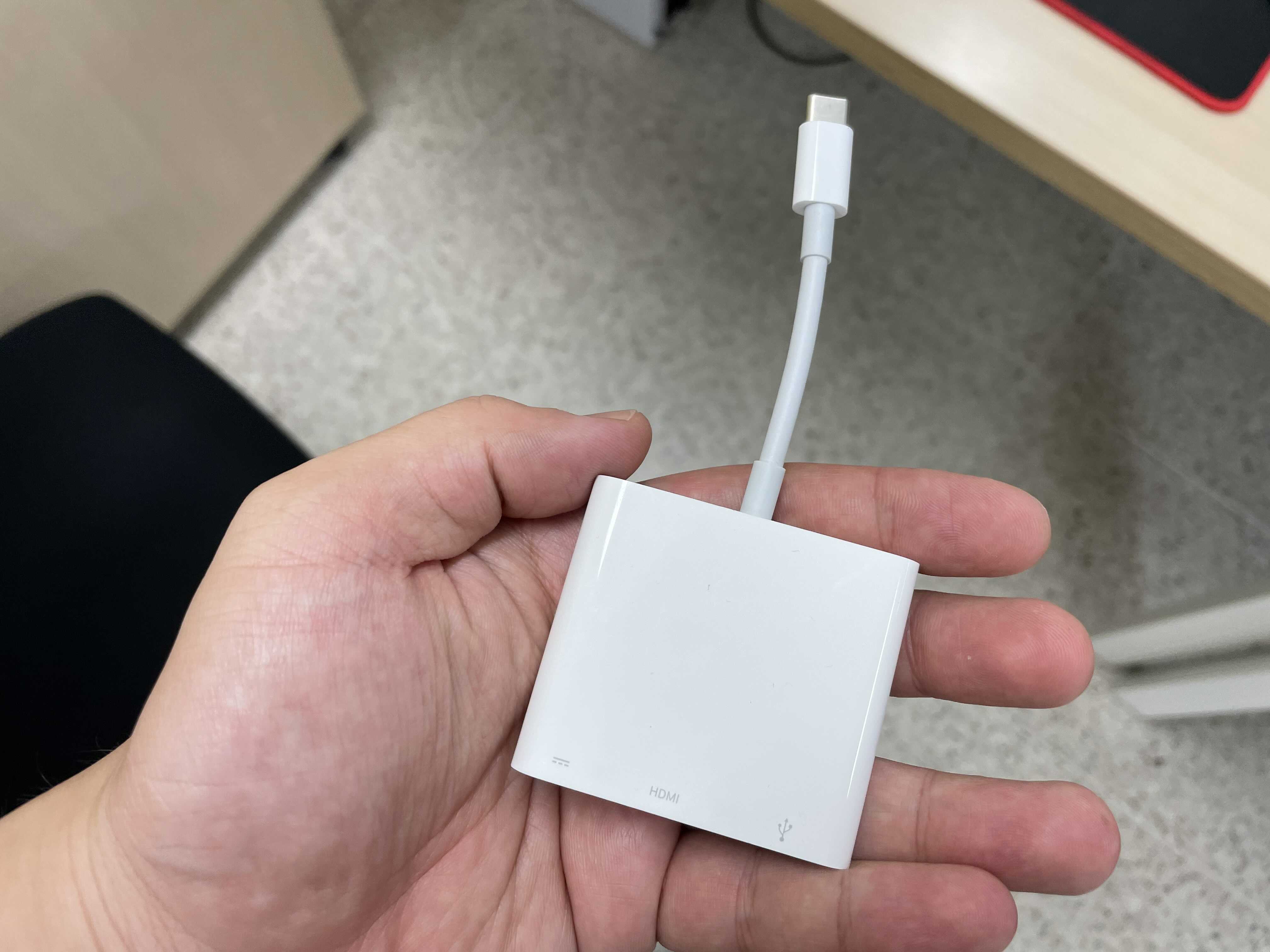

역시 악세사리는 애플이지 하면서, 애플정품 케이블도 써봤지만 안됨.

그냥 말그대로 젠더가 아니라 컨버터제품을 써야됨.

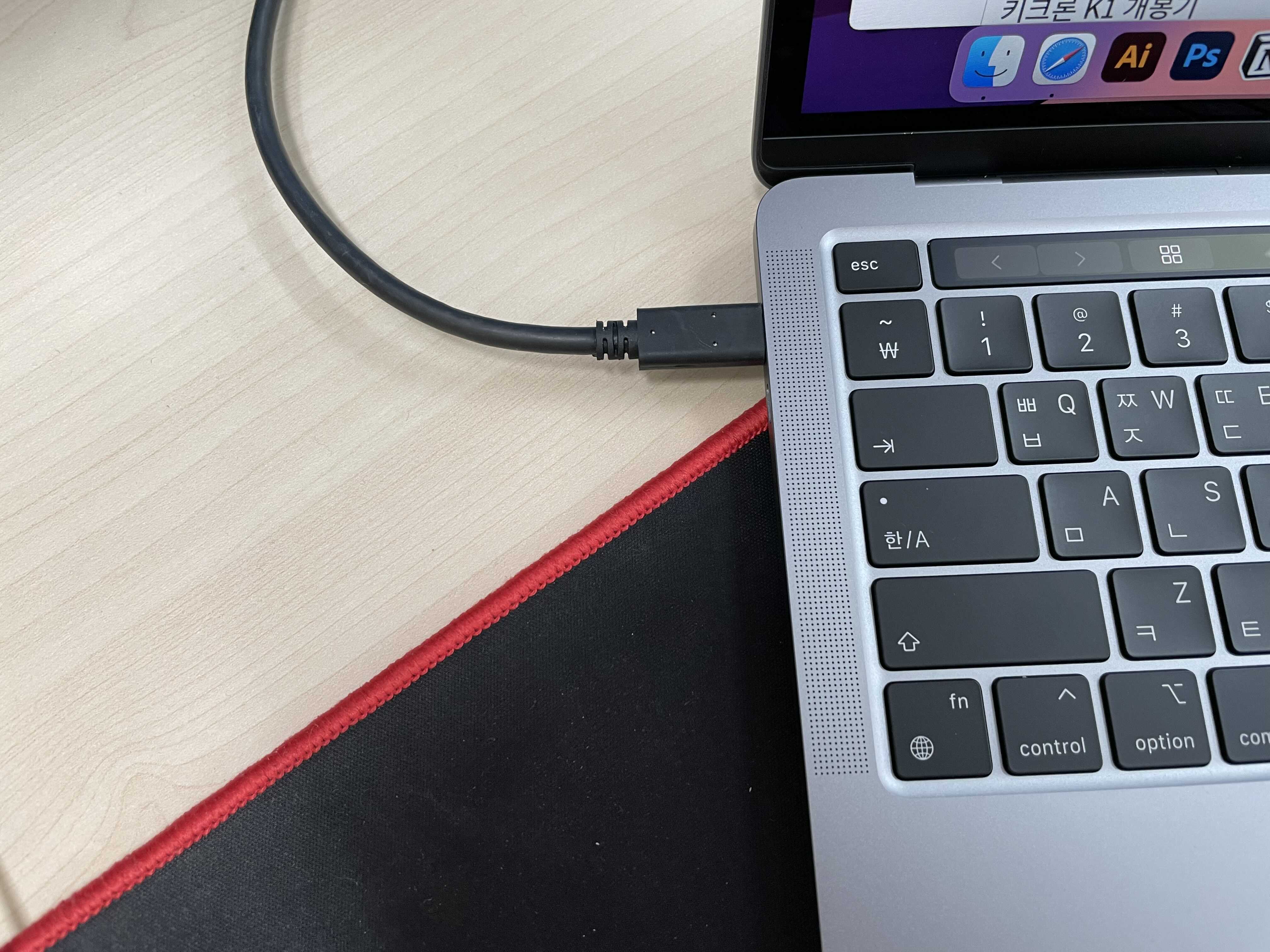

일단 이렇게 됨으로써 USB-C 단자 하나로 듀얼모니터와 M1 맥북 충전이 가능해짐.

아주 깔쌈한 구성이라고 보면 됨.



여기까지가 HW셋팅이 끝난것임.







이제 Display Link 에서 최신버전의 프로그램을 설치한다.

비록 우리는 Display Link 인증 칩을 사용하는 컨버터를 사용하지 않지만 괜찮다.



https://www.displaylink.com/downloads/macos



macOS

DisplayLink macOS Software DisplayLink Manager is a new way to enable your DisplayLink dock, adapter or monitor on macOS platforms. It's an application that combines our latest driver with features that streamline the setup of mutliple displays up to 4K. L

www.displaylink.com

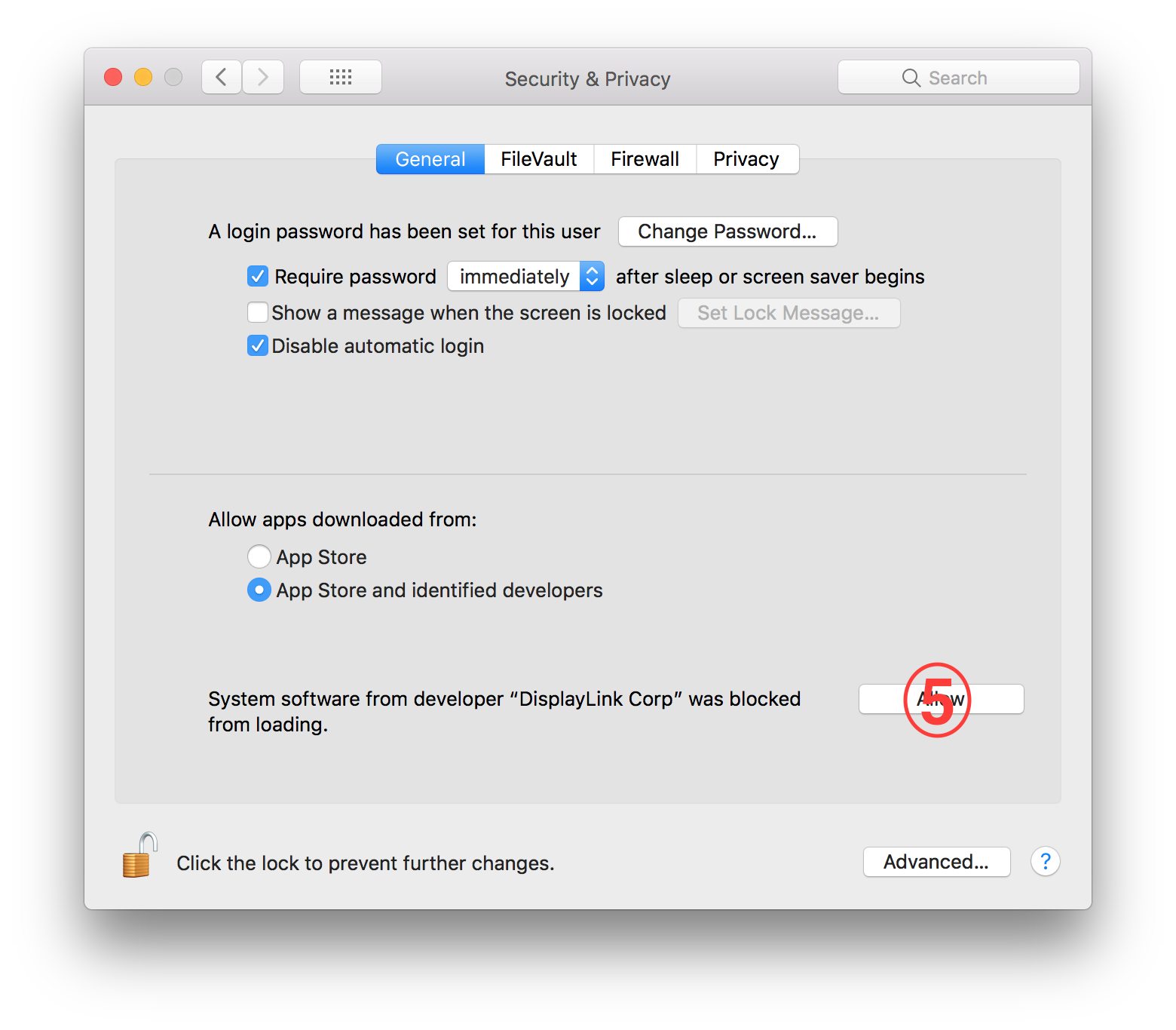

참고로 설치과정에서 설치가 되지 않는다면,

사과 -> 시스템환경설정 -> 보안및개인정보보호 -> 일반탭에서 허용함을 눌러주면 된다.

(물론 아래 자물쇠 먼저 해제하는게 맥북유저의 기본 상식임)

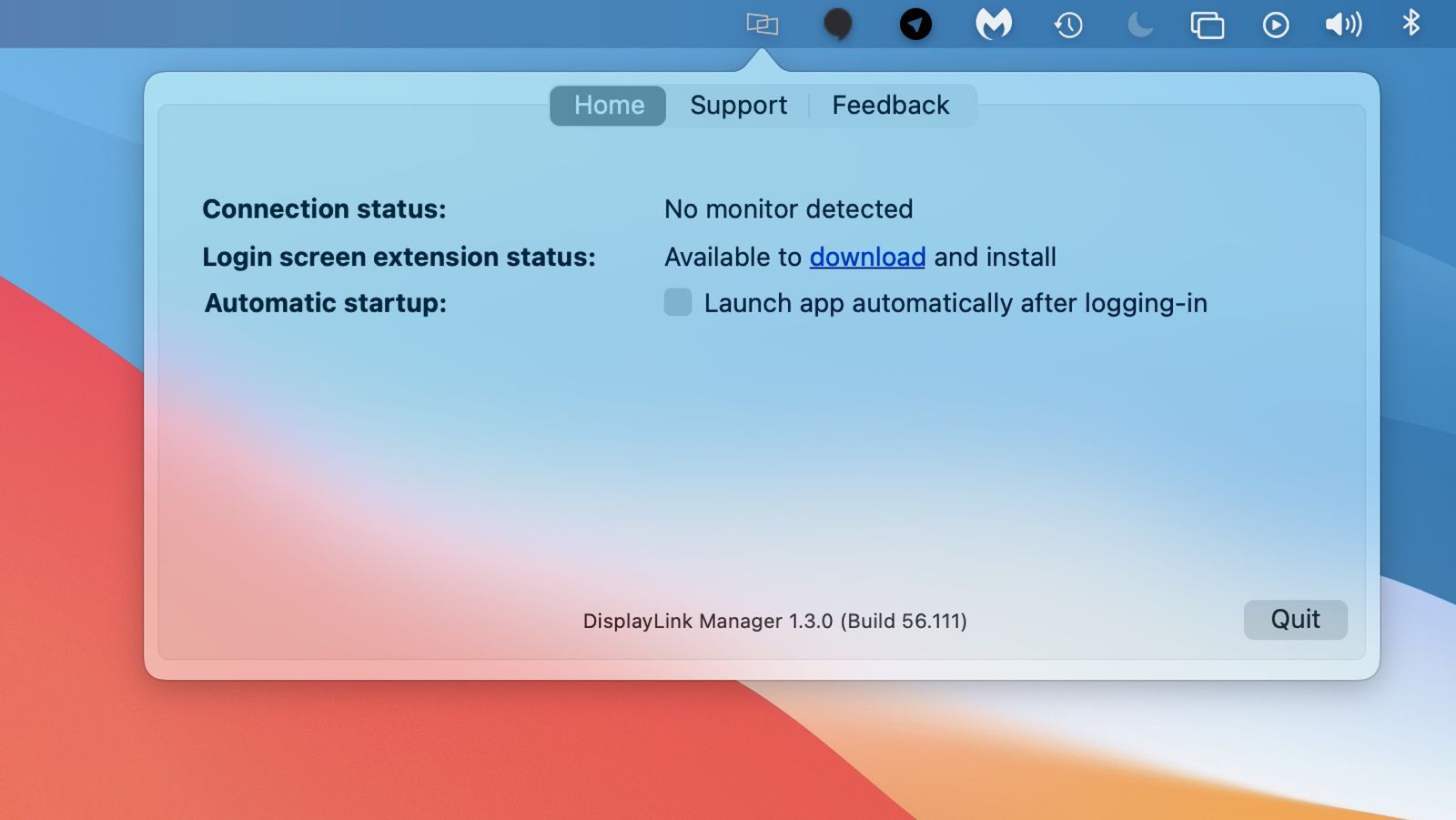

설치가 다 되면 Display Link Manager 앱을 실행하면 상단 테스크에 박스 2개가 교집합된 아이콘을 볼수 있다.

아이콘을 클릭한다.







뿅!



말풍선안에 Automatic startup 에 체크하고 download 버튼을 눌러 또 뭔가를 더 다운로드 받아 설치한다.

(아주 괴랄한 앱인앱형태인듯함.)

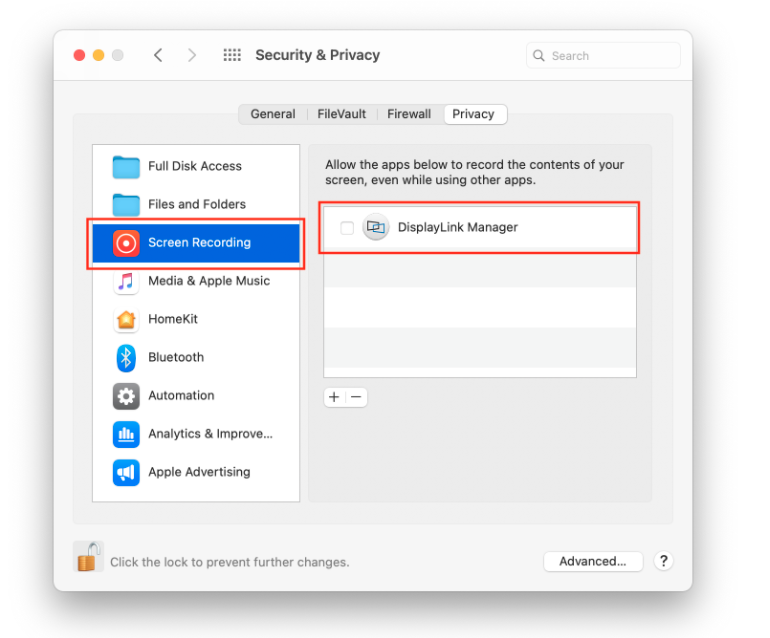

설치가 완료되면, 사과 -> 시스템환경설정 -> 보안및개인정보보호 -> 개인정보보호탭으로 이동하고,

화면기록(Screen Recording)을 누른뒤 + 를 눌러 DisplayLink Manager 앱을 추가한다.













마지막으로 재부팅한다.





될때 까지 재부팅한다.

안되면 썬더볼트나 C타입케이블도 뺏다꼇다하고 모니터도 껏다 켯다해보고



그럼에도 안되면 Display Link를 다시 지웠다가 재설치하면 된다.



78 Comments
  • 이전 댓글 더보기
  • 프로필사진 AB1234 2021.11.03 10:54 NX-U3TH1 제품은 품절이라 하여 구매할 수가 없네요... 혹시 대체할 수 있는 제품 추천해 주실수 있으실까요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2021.11.11 23:44 신고 아래 댓글에 NM-CEH02 (강원전자) 제품이 호환가능하다고 합니다!
  • 프로필사진 sasha 2021.11.09 16:38 저도 덕분에 맥북 에어 m1으로 듀얼 모니터 추가에 성공했네요! 포스트에서 소개해주신 제품이 일시품절이라 12월 초에 들어온다 해서 검색 끝에 NM-CEH02 (강원전자) 로 연결했는데 잘 되네요. 저는 MBA - 허브 - 1) hdmi to hdmi (monitor 1) / 2) converter - hdmi to hdmi (monitor 2) 로 연결하였습니다. 아직은 허브 발열 문제도 없고 좋네요! 감사합니다!
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2021.11.11 23:44 신고 해결되어서 다행입니다!
  • 프로필사진 qwerty 2021.11.12 17:53 가이드 덕분에 m1 에서 dual 모니터를 사용할 수 있게됐습니다. 두 모니터 모두를 4k로 사용할순 없고, 4k와 QHD의 조합으로 써야하는것이 살짝 아쉽긴 합니다만, 이정도라도 만족합니다. 감사드립니다.
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2021.11.12 18:58 신고 도움되셨다니 다행이네요~
  • 프로필사진 tiki 2021.11.15 09:25 안녕하세요, 컨버터로 연결한 모니터는 1920x1080까지밖에 출력되질 않는데 혹시 QHD로 출력되게 하려면 어떻게 해야할까요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2021.11.16 23:00 신고 현재까진 답이 없습니다... 훗날 답이 보이면 업뎃하도록 할께요 ㅠㅠ
  • 프로필사진 tiki 2021.11.16 23:55 감사합니다
  • 프로필사진 2021.12.06 23:18 안녕하세요~~

    m1 프로로 같은 구성을 하려는데

    저같은경우 c type 오디오 인터페이스를 필수로 쓰기때문에
    나머지 1개에 멀티 허브를 물려서

    글쓴이님 처럼 해보려고해요

    c-type hub -> hdmi -> 모니터 1

    같은 허브 -> usb 포트 -> NX-U3TH1 -> 모니터2

  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2021.12.17 23:56 신고 네 그렇게도 가능해요~
  • 프로필사진 sangwoo 2021.12.13 04:40 안녕하세요 QHD에 화면을 연결하면 해상도가 너무 안좋아서 글자가 흐린데 이건 어쩔 수 없는 건가요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2021.12.17 23:55 신고 네 아직까진.... 그렇습니다 ㅠ
  • 프로필사진 heejin 2022.01.01 23:15 혹시 모니터 하나연결할때도 저렇게 해야하는지 아실까요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.01.03 18:51 신고 모니터 하나까지는 m1 지원됩니다 컨버터 연결없이도 가능해요~
  • 프로필사진 궁금이 2022.01.02 20:04 터치 모니터의 경우 터치인식이 가능하게 usb연결을 함께 해야하는데 맥북프로와 연결이 가능할까요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.01.03 18:52 신고 해당 터치모니터의 터치 인터페이스가 macOS만 지원된다면 가능할듯해요~
  • 프로필사진 iiiiii 2022.01.16 11:33 안녕하세요 혹시 클램쉘 모드에서도 사용이 가능 한가요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.01.24 22:02 신고 네 가능해요~
  • 프로필사진 saint05 2022.01.22 01:44 글을 읽어보니
    모니터 듀얼을 하고자 한다면
    1) hdmi - usb-c 로 변환(허브나 젠더) 해서 쓰거나 직접 케이블을 사용한다 (기본적인 모니터 연결방법)
    2) hdmi - usb-a 컨버터 추천제품을 통해 허브나 젠더로 연결
    3) displaylink SW활용

    이게 맞나요?
    그런데 중간 허브나 젠더의 대역폭은 크게 문제되진 않을까요?usb 연결만되면 되는건가요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.01.24 22:03 신고 3.0 이상이면 큰 문제 없는것 같아요
    실제로 4k까지는 지원되지 않아서 많은 대역폭을 사용하지 않습니다
  • 프로필사진 KimKU 2022.02.03 13:05 안녕하세요! 글 읽고 도움 많이 받았습니다 ㅎㅎ 혹시 피벗으로 쓸 모니터는 피벗 지원하는 모니터로 구입을 해야 하나요 아님 일반 모니터를 사도 괜찮을까요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.02.03 22:31 신고 mac자체에서 피벗 회전이 지원되는것으로 알고 있습니다. 글구 위 조합으로 피벗 사용 했었습니다. 다만, 일반모니터 암이 피벗을 지원되어야하거나 모니터 암을 바꿔야 제대로 피벗을 쓰실수 있지 않을까요?
  • 프로필사진 bang 2022.02.16 17:05 좋은 글 감사합니다! 저는 fresco logic을 사용하는 컨버터를 썼는데 이거는 화면이 깜박거리는 오류가 있어서 그런데
    이거는 오류없이 잘 작동하나요??
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.02.19 21:51 신고 네 이제품은 아주 잘되고 지금도 잘 쓰고 있어요~~ 내돈내산입니다
  • 프로필사진 greg 2022.03.16 21:24 이 글을 보실지 모르겠지만
    이 제품과 다를게 있을가요?
    NEXT-313DPHU3

    감사합니다
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.03.18 06:35 신고 음... 해당 제품은 시도해보지 않아서 잘 모르겠습니다
  • 프로필사진 질문드려요 2022.04.01 17:52 현재 c타입 멀티허브를 구매해서 hdmi 연결까지는 해서 하나의 모니터에는 출력이 가능한 상황입니다.(충전기도 여기에 꽂고있습니다.)

    하나의 모니터는 dp로 출력해야하는 상황인데요
    하나의 모니터를 더 연결하려면 일반적인 c to dp 케이블이 아니라
    디스플레이 링크를 지원하는 c to dp 제품을 구매해서 dp to dp로 연결해줘야 한다는 거죠..?

    맥북(c타입) --- 디스플레이링크를 지원하는 디스플레이 컨버터 제품(c to dp) (dp)-----dp선------(dp)모니터
    이게 맞는거죠??

    즉 첫번째 제품은 불가능 하고 두번째 제품만 가능한거 맞나요?
    에이치디탑 USB C타입 TO DP 4K 60Hz 컨버터 케이블 1.8m HT-3C002
    https://www.coupang.com/vp/products/1820384195?itemId=3097701800&src=1139000&spec=10799999&addtag=400&ctag=1820384195&lptag=AF2717642&itime=20220401174412&pageType=PRODUCT&pageValue=1820384195&wPcid=16481030595616009667029&wRef=sbbt.tistory.com&wTime=20220401174412&redirect=landing&traceid=V0-101-2818e0fa18787116&placementid=&clickBeacon=&campaignid=&contentcategory=&imgsize=&pageid=&deviceid=&token=&contenttype=&subid=&impressionid=&campaigntype=&contentkeyword=&subparam=&isAddedCart=

    넥시 TYPE C TO DP 디스플레이 컨버터
    https://www.coupang.com/vp/products/5197271583?itemId=7234675417&vendorItemId=74526144562&src=1042503&spec=10304991&addtag=400&ctag=5197271583&lptag=10304991I7234675417&itime=20220401174131&pageType=PRODUCT&pageValue=5197271583&wPcid=16481030595616009667029&wRef=&wTime=20220401174131&redirect=landing&gclid=CjwKCAjwxZqSBhAHEiwASr9n9HsnmT-gJt-Eg5wyLcx8BIjiE4wabod8wbohKBveRxioBpy1XEE6MxoCwcoQAvD_BwE&campaignid=16513721924&adgroupid=&isAddedCart=
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.04.02 12:35 신고 c to hdmi 컨버터가 아니라 c to dp 컨버터는 디스플레이링크가 지원되는지 잘 모르겠습니다. 복불복으로 한번 시도해보시고 같이 공유좀 부탁드려요 ㅎㅎㅎ 안전하게 진행하시려면 hdmi to dp 를 추가구매하여 연결하는 방법입니다 (dp to hdmi가 아니라 hdmi to dp로 구매해야합니다 서로 달라요)

    예시)
    https://link.coupang.com/re/CSHARESDP?lptag=CFM71647401&pageKey=5226004343&itemId=7344947940&vendorItemId=76234187190
  • 프로필사진 sk 2022.05.10 01:29 허브, 독 제품을 잘 몰라서 그런데 쓰시는 제품 알려주실 수 있나요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.05.10 05:13 신고 저는 칼디짓 dock 제품군을 사용합니다. 다른 제조사 허브나 독 제품을 써도 무방한걸로 알고 있습니다
  • 프로필사진 M1맥13 2022.05.26 12:34 안녕하세요, 혹시 모니터 한 개 연결할 때는 어떤 제품 쓰셨나요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.05.27 07:11 신고 저는 모니터 자체가 usb-c 출력이 지원되는 모니터를 사용했습니다.
    하나의 모니터만 사용할때는 아무 컨버터와 호환됩니당
  • 프로필사진 ssdd 2022.06.02 11:54 안녕하세요 정보 공유 정말 감사드립니다.
    한가지 문의 드릴께요

    제가 지금 쓰고 있는 맥북 m1과 모니터를 usb c 케이블로 연결하고
    (맥북 > usb c > 모니터 직결)

    맥북에서 usb c 허브를 통해서 hdmi 케이블과 모니터를 연결했는데 듀얼 규성이 안되더라구요
    (맥북 > usb c 허브 > Hdmi > 모니터 )

    그래서 포스팅하신 컨버터를 사려고 하는데
    듀얼로 구성한다면

    맥북 > USB C > 모니터 1
    맥북 > USB C 허브 > NX-U3TH1 > hdmi > 모니터2

    이렇게 연결을 하면 듀얼모니터가 잘될까요?

    보여주신 사진에서는 컨버터를 모니터에 바로 연결하신거 같은데 모니터에 있는 usb포트에 컨버터를 연결하시고 모니터2를 hdmi로 연결하신거 맞나요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.06.08 12:03 신고 말씀하신것처럼 구성하시면 듀얼모니터 가능합니다
    저의 경우는 모니터자체에 usb-c 허브 역할도 겸하는 모니터라 별도의 허브를 구성하지 않았습니다
  • 프로필사진 m1 2022.06.14 21:43 안녕하세요~ 좋은 글 잘 봤습니다. 감사합니다. 하나만 여쭤볼게요~

    칼디짓 독을 이용해서 트리플 모니터를 화면 복제하고 싶어요.

    m1 c type -> 칼디짓 -> 1. hdmi 연결 , 2. 컨버터 usb a to hdmi 이용, 3. 컨버터 usb a to hdmi 이용 이렇게 2,3 번은 같은 제품 2개 구매 후 각각 꽂아주면 총 3개의 화면에 동시 화면으로 복제 가능하나요?

    모니터, 빔, 와콤액정타블렛 이렇게 3개로 화면 복제로 쓰고 싶어서 질문드립니다.
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.06.15 22:17 신고 그렇게 까지 많이 연결해보지 않아서 모르겠어요... 저는 노트북포함 모니터 총 3개가 나오는것만 테스트해봤어요~
  • 프로필사진 제이피 2022.06.28 20:00 안녕하세요
    보고 따라하려고 제품을 샀는데
    잘되지않네요
    혹시 next-jua375 제품은 연결이안되는걸까요?
  • 프로필사진 Favicon of https://www.burndogfather.com 번개애비 2022.07.02 10:50 신고 jua375는 잘 모르겠네요
    아마 프로그램에서 지원되는 호환칩셋만 가능한것 같습니다!
