ASUS공유기 개조(RT-AC68U, TM-AC1900) + 70mm 쿨러 그릴만들기(3D프린팅)

번개애비 2019. 11. 2. 23:40

아는 동생의 부탁으로 Asus공유기 (AC1900개조버전)을 개조하게 되었다.

출력업은 흔히 검색하면 나오는것이기 때문에 이번 포스팅에서는 생략....



Asus공유기의 종특인 CPU온도를 낮추기위해 팬을 달아주는 개조를 진행했다.





팬은 기존에 집에 굴러다니던 쿨러마스터 CPU전용 12v팬.



이 팬을 사용하기 위해서는

1. 공유기후면의 USB단자에서 5V를 끌어와 스탭업을 시켜주거나,

2. 공유기전원의 19V를 끌어와 스탭다운을 시켜주는 방법이 있었는데,



USB포트로 따는건 전에도 했었고 다른분들 포스팅이 많기 때문에 이번에는 공유기전원에서 스탭다운하는 방향으로 진행했다.



이 방법의 장점은 Asus공유기의 USB포트 2개를 모두 살릴수 있다는거~

집에 굴러다니는 쿨린팬을 구했늗데 망할 70mm 그릴이 없어서 급하게 만들었다.

거의 20초? 걸린듯하다 ㅋㅋㅋㅋ

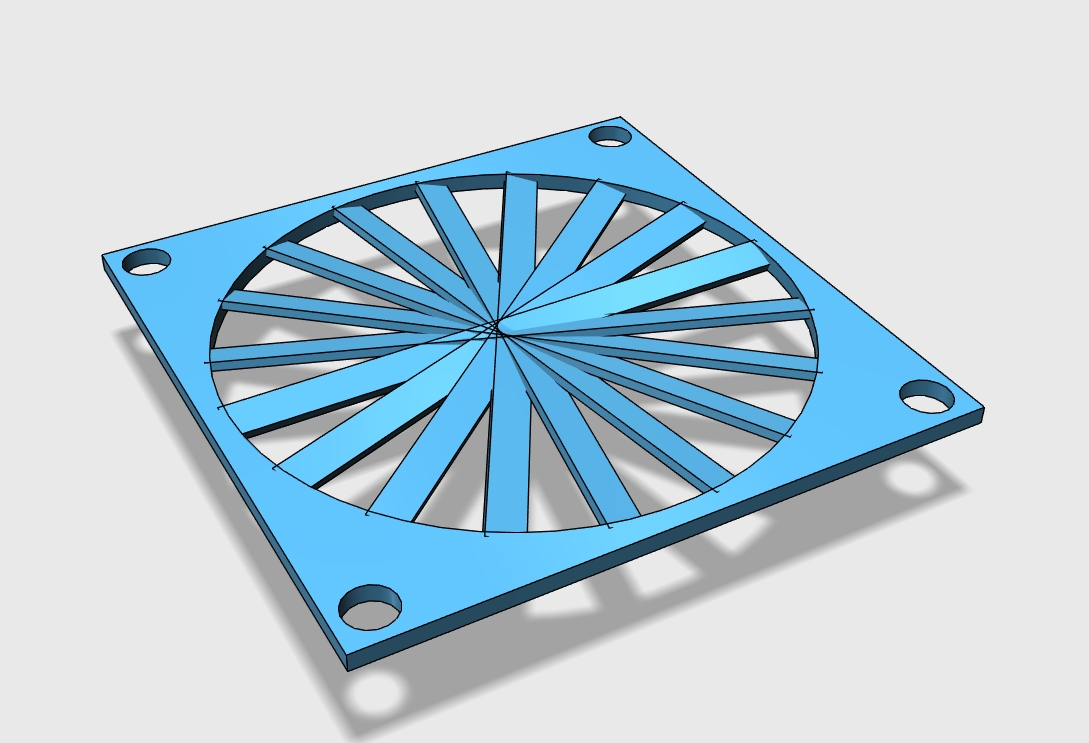

공기흐름을 고려하여 20도 각도로 설계되어있습니다.

인쇄도면 역시 공유하는게 제맛.

70mm_pengrill.stl
0.16MB
70mm팬그릴.123dx
0.09MB

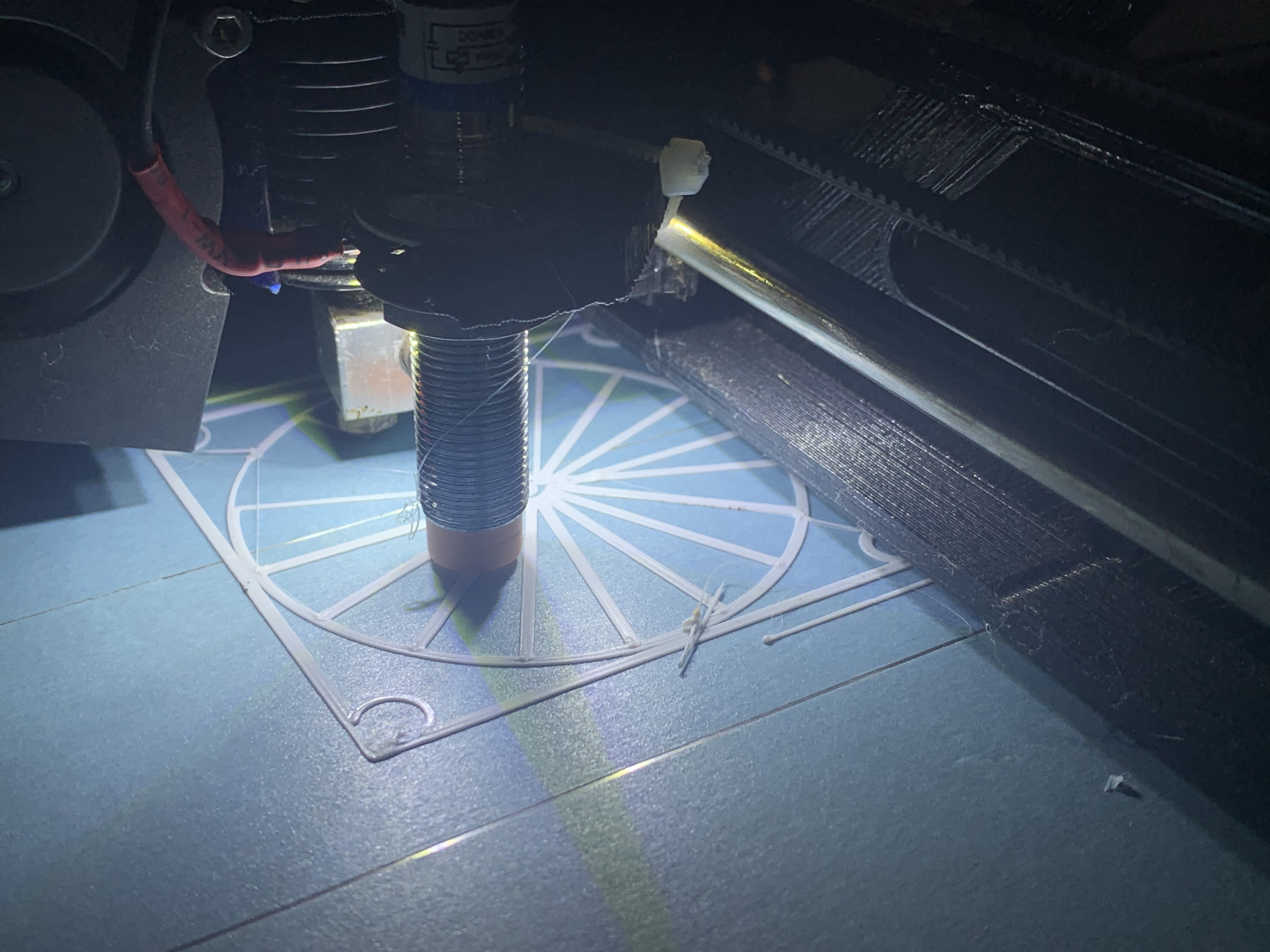

20초 설계후 바로 인쇄!

30분만에 인쇄 끄읏



특별히 고온에서 버틸수 있는 특수 필라멘트로 인쇄진행~

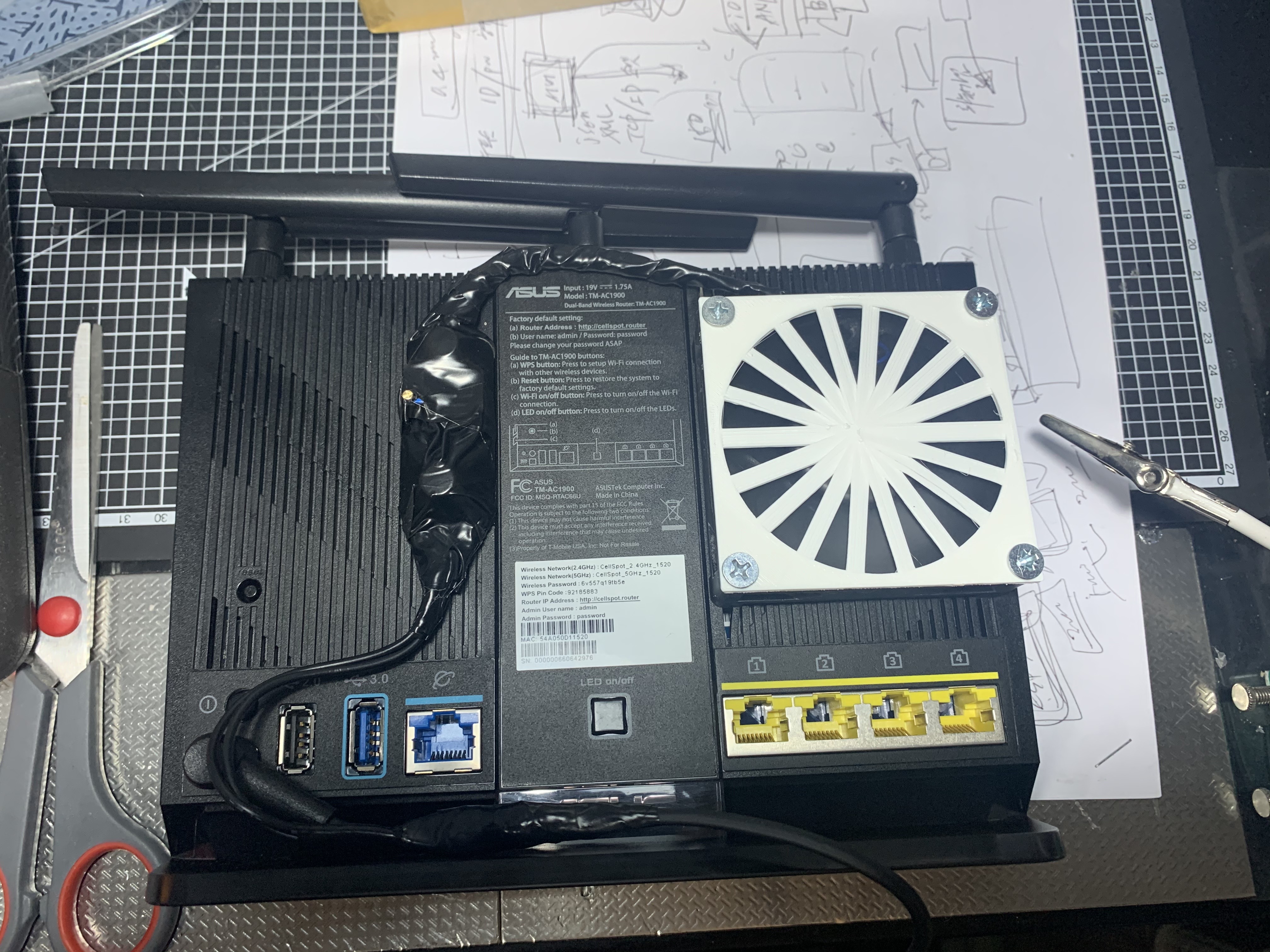

바로 장착!



스탭다운 모듈을 통해 Asus 공유기어댑터의 19V를 12V로 조정해주었고,

팬은 한쪽에만 장착을 하였다.



많은분들이 듀얼팬구성을 많이하는데, 공유기의 내부를 살펴보고 진행해야 한다.

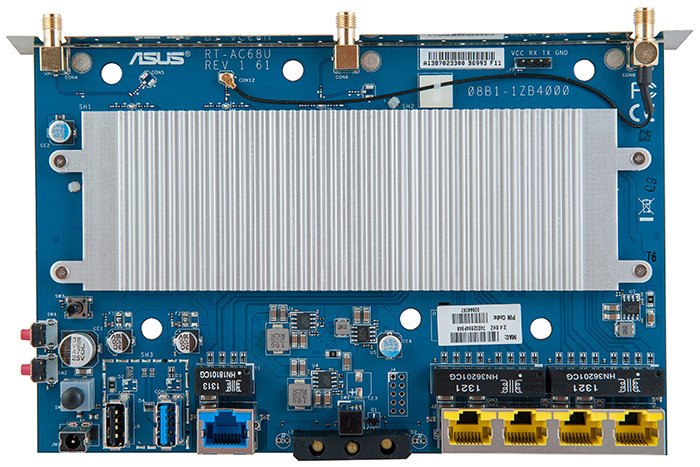

TM-AC1900 공유기의 기판

가운데 큰 방열판이 있고, 상단에는 저렇게 안테나가 달려있는데 안테나부를 보면 스탠으로 막혀있다.

듀얼 팬을 장착할 경우 바람이 나오지 못한다는 이야기이다.



하나의 팬을 달면 오히려 듀얼팬을 사용할때보다 온도가 51도로 더 낮아진다.

(필자의 듀얼팬은 59도)



암튼 이것으로 공유기 개조 끄읏!
