12,000원으로 해충퇴치기 버그재퍼 만들기 (다이소 해킹)

번개애비 2019. 6. 21. 01:03

다이소해킹 2탄이네요.

이번엔 다이소에서 판매하고 있는 여러 상품들을 조합해서 해충퇴치기(버그재퍼)를 만들어보겠습니당.

총 비용은 12,000원이네요.

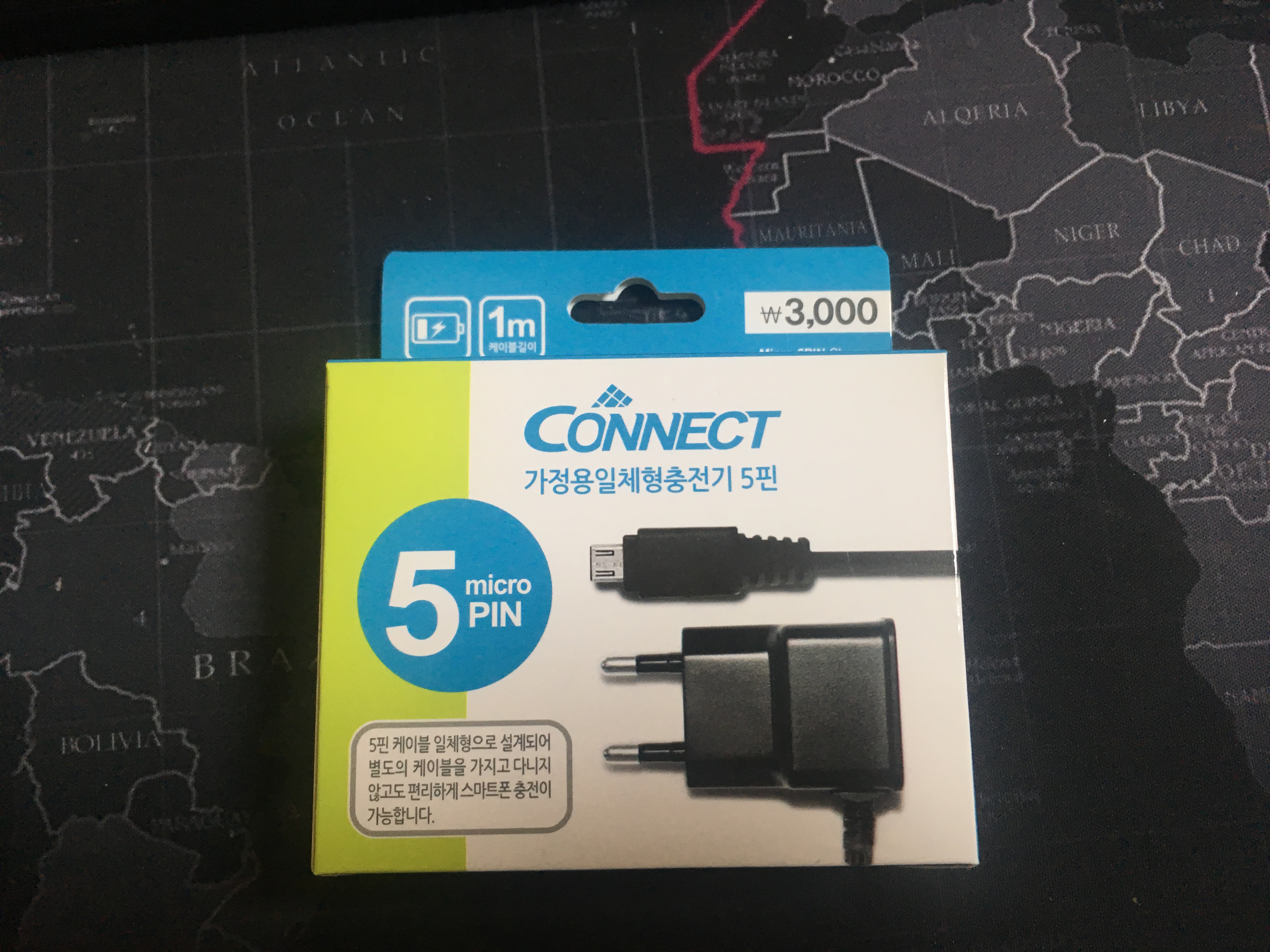

충전기 - 3,000원

젤네일램프 - 2,000원

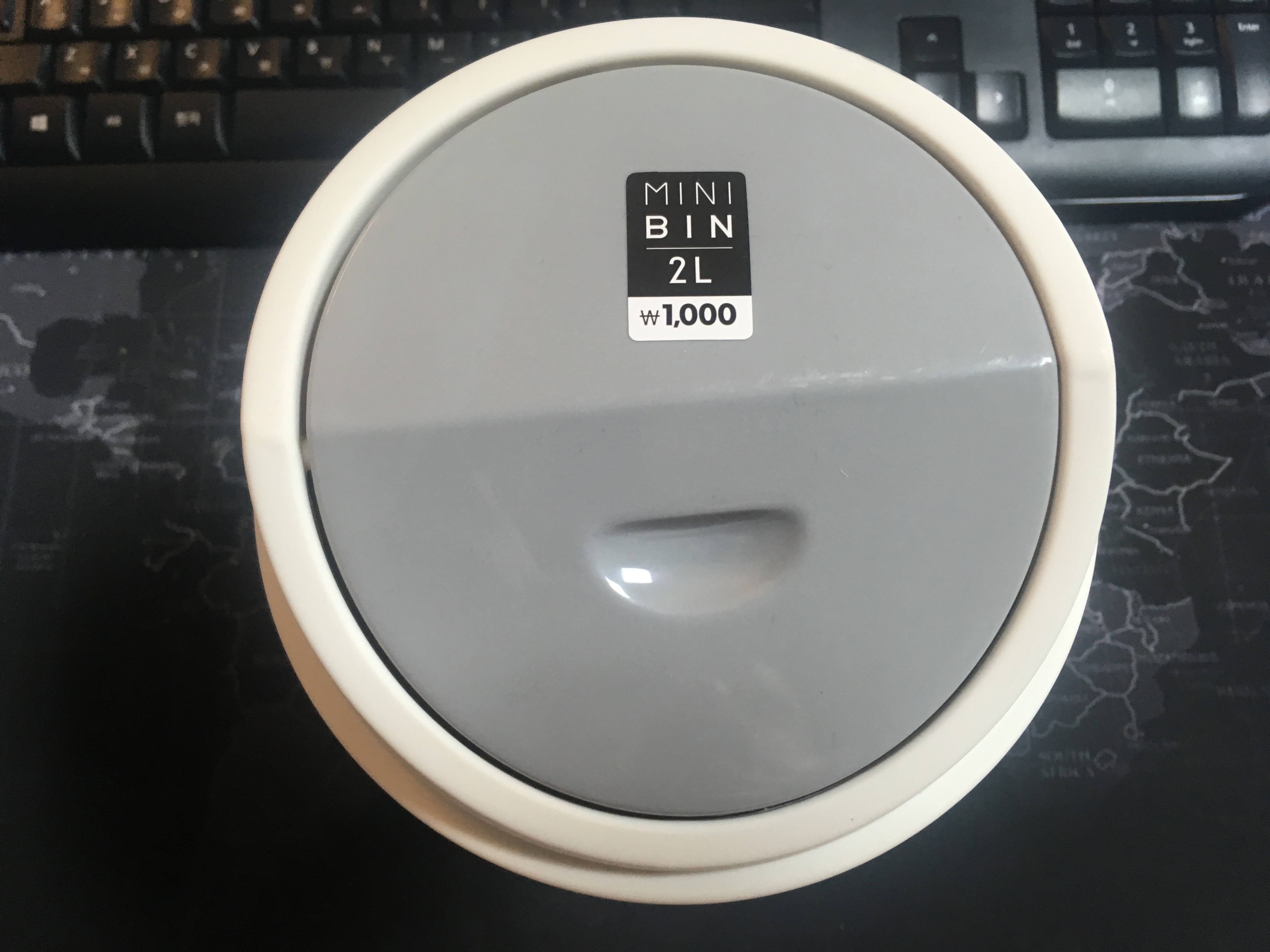

휴지통 - 1,000원

보수용방충망 - 2,000원

핸디송풍기 - 3,000원

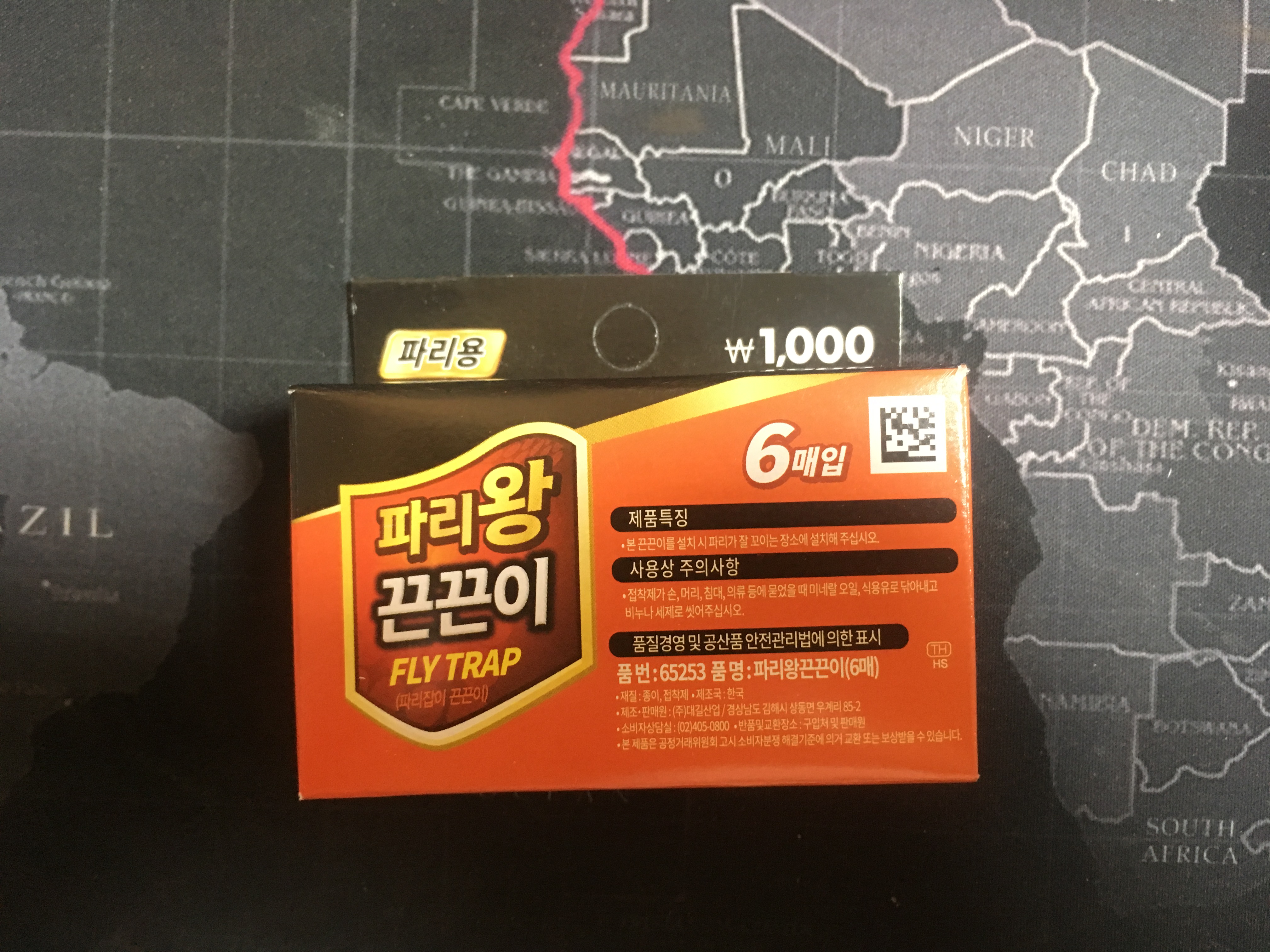

파리끈끈이 - 1,000원

총액 : 12,000원

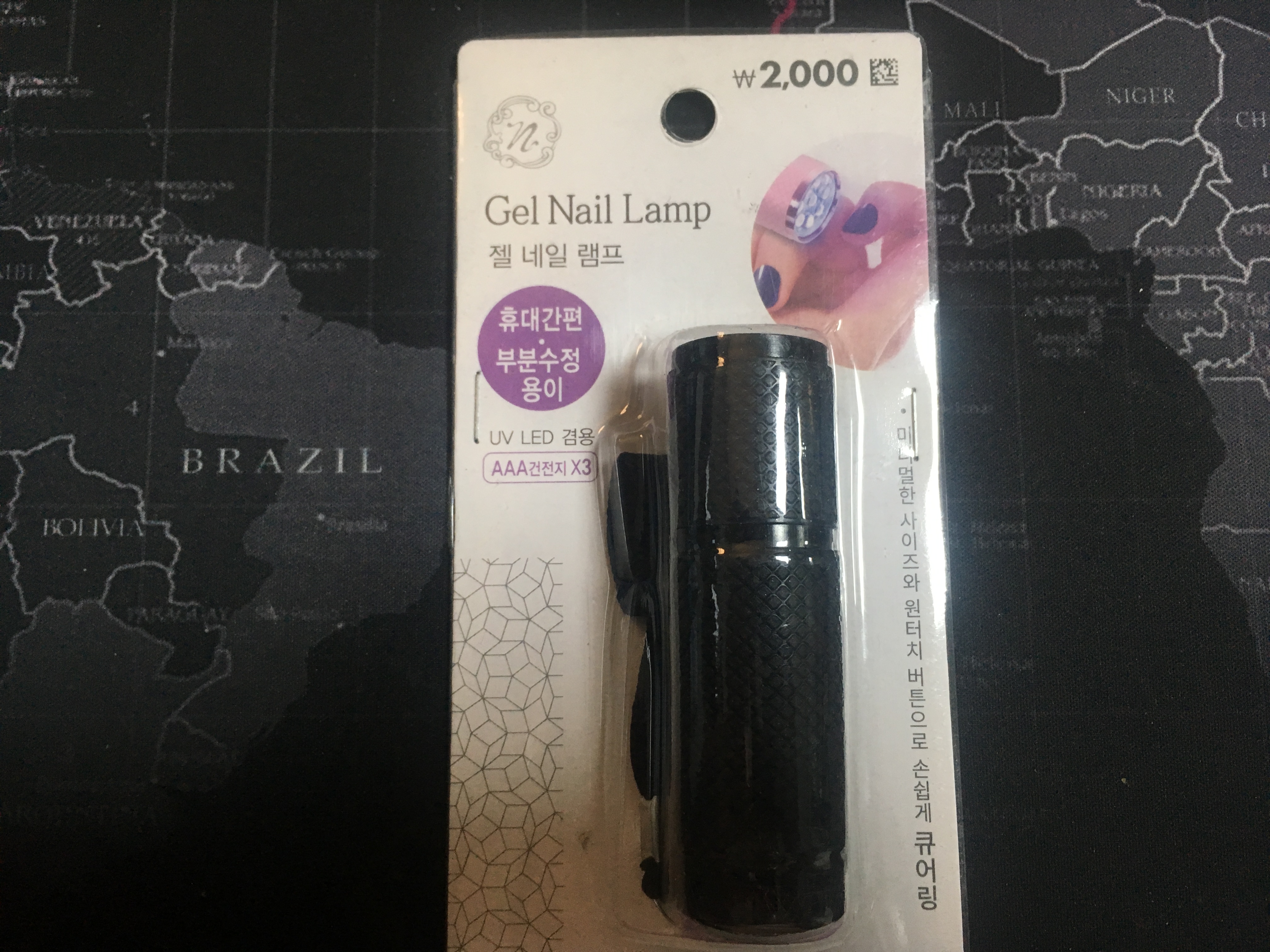

다이소에서 파는 젤네일램프입니다.

가성비갑이라고 하는데, 우리는 젤을 굽는 역할이 아니라 벌레를 포집하는 역할로 사용할 예정입니다.

UV램프의 파장이 벌레가 좋아한다고 합니다.

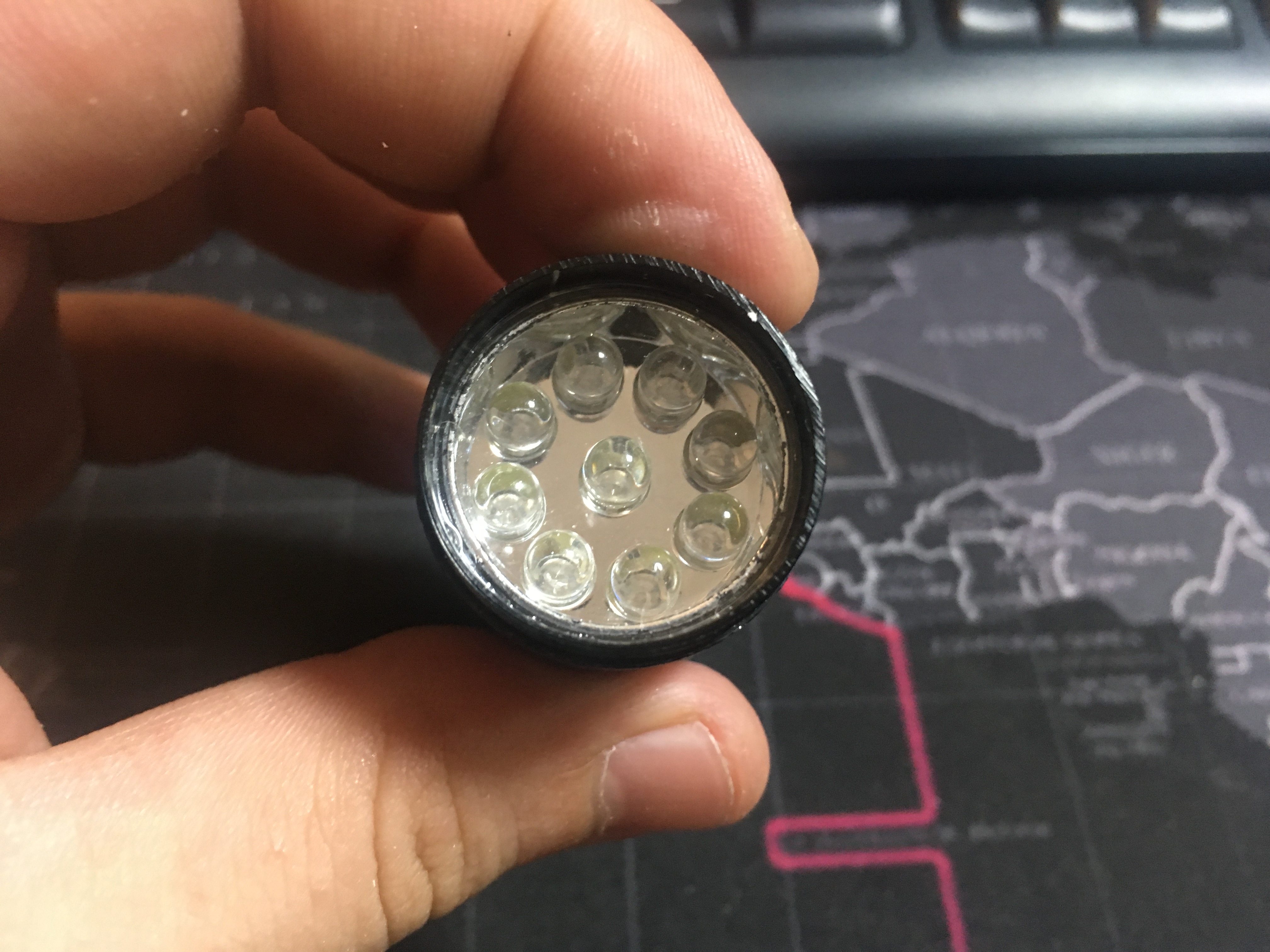

총 9개의 LED가 박혀있고 상당히 밝습니다.

벌레포집용으로 딱이네요.

AAA건전지 총 3개가 들어갑니다.

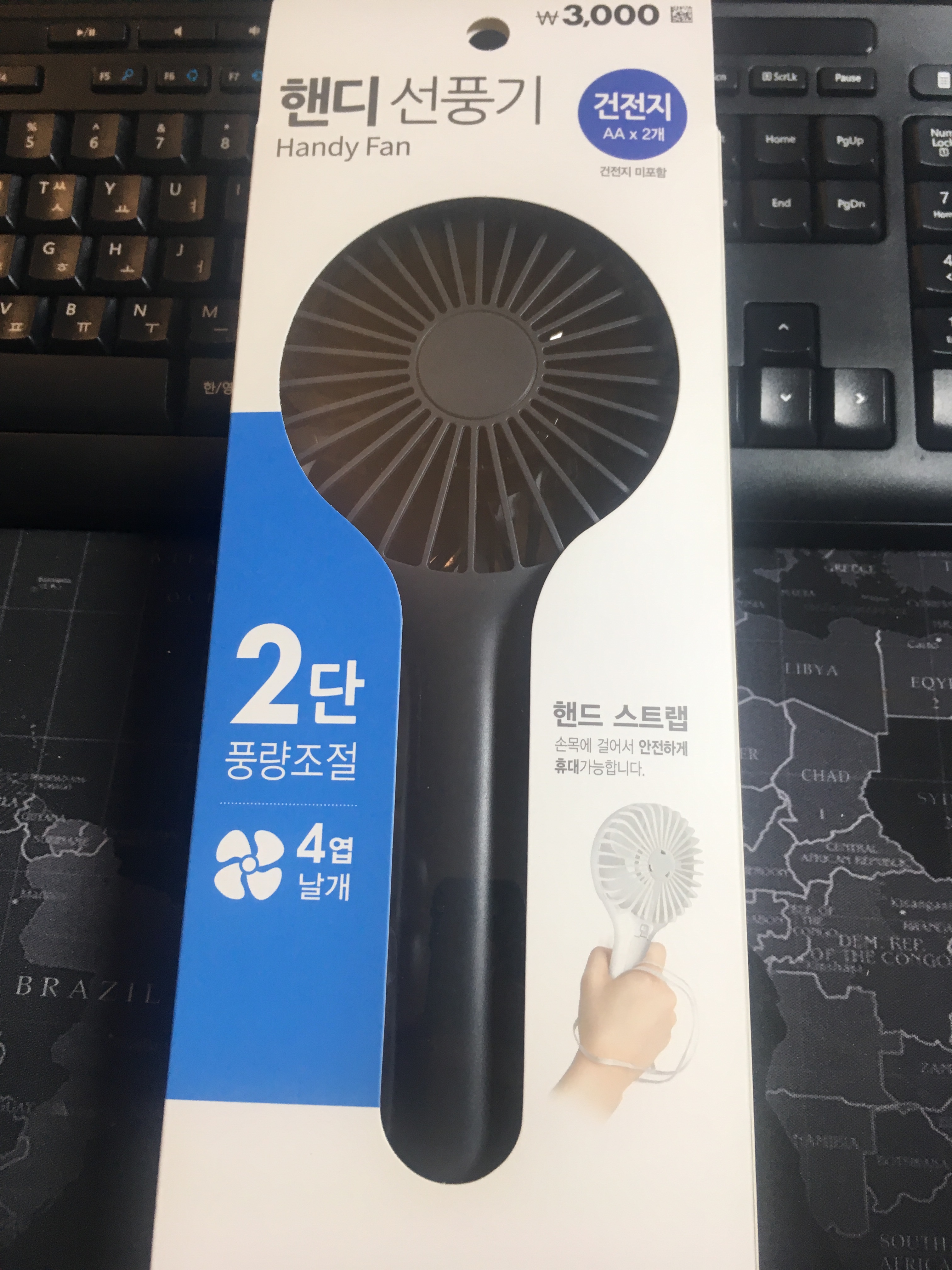

다음은 핸디송풍기입니다.

AA건전지 2개로 작동하고 생각외로 풍량이 강력하네요 ㅎㅎ







자, 그럼 이제 만들어볼까용

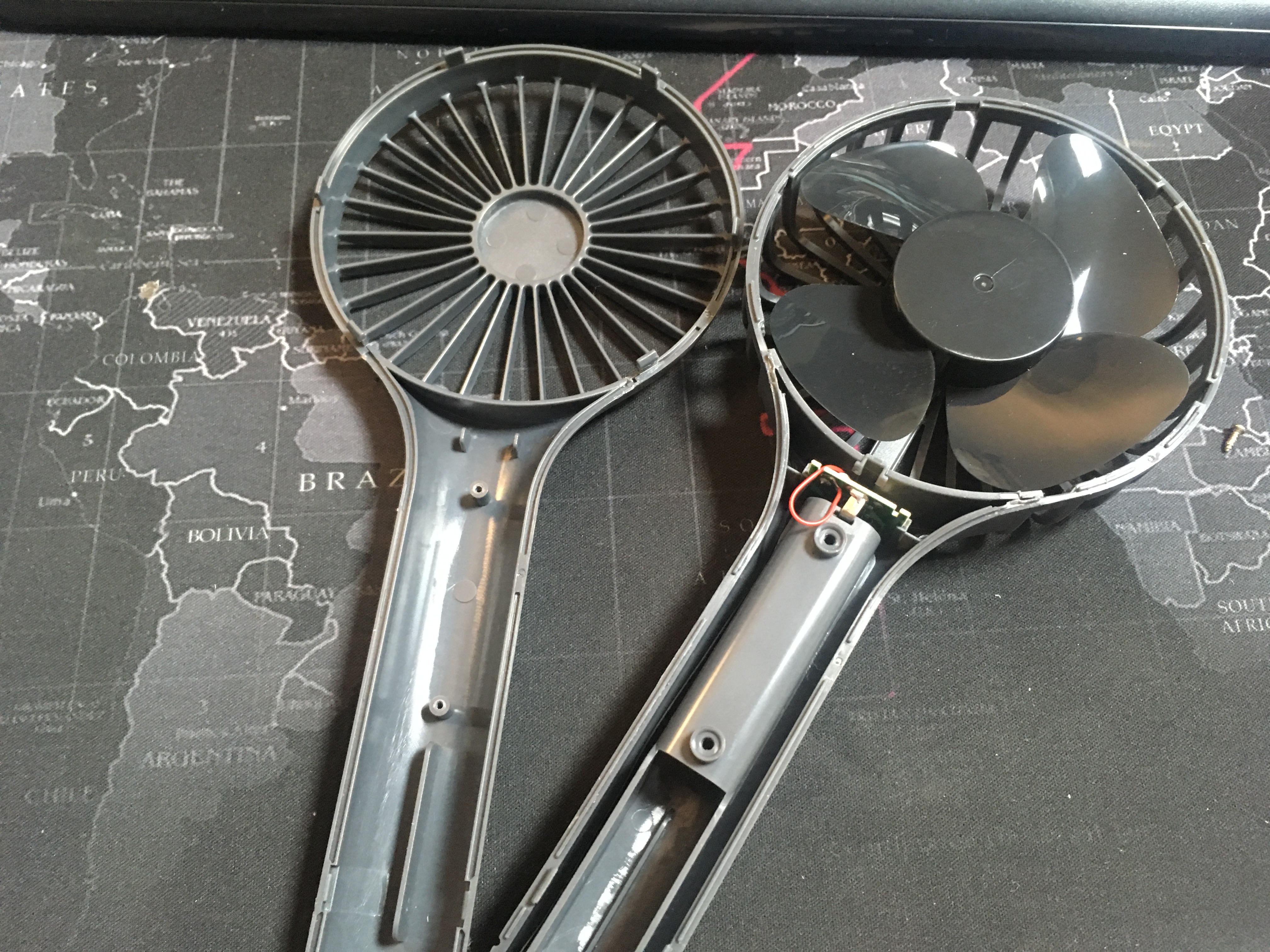

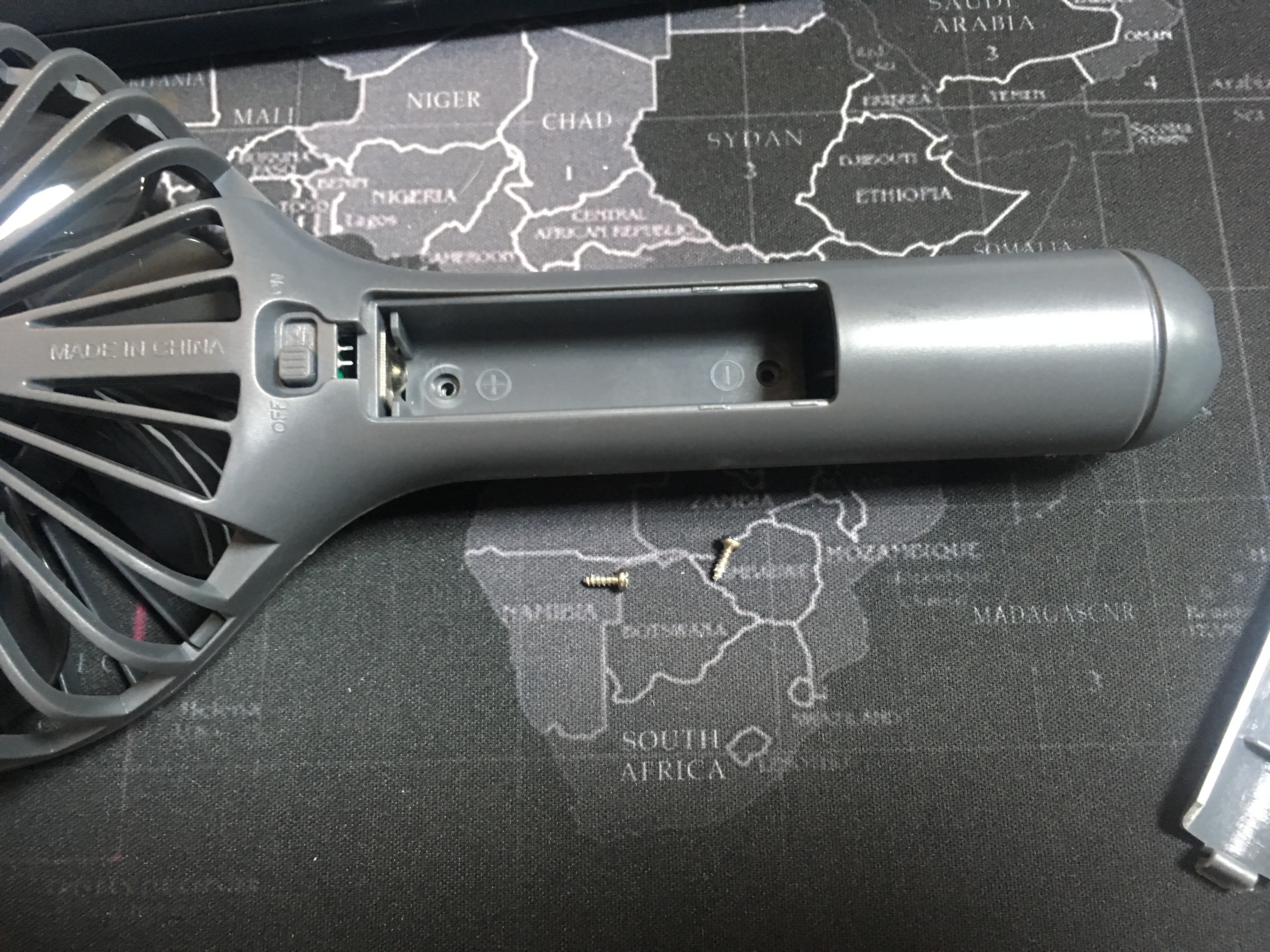

핸디 송풍기의 건전지뚜껑을 제거하고 내부의 볼트 2개를 모두 제거합니다.

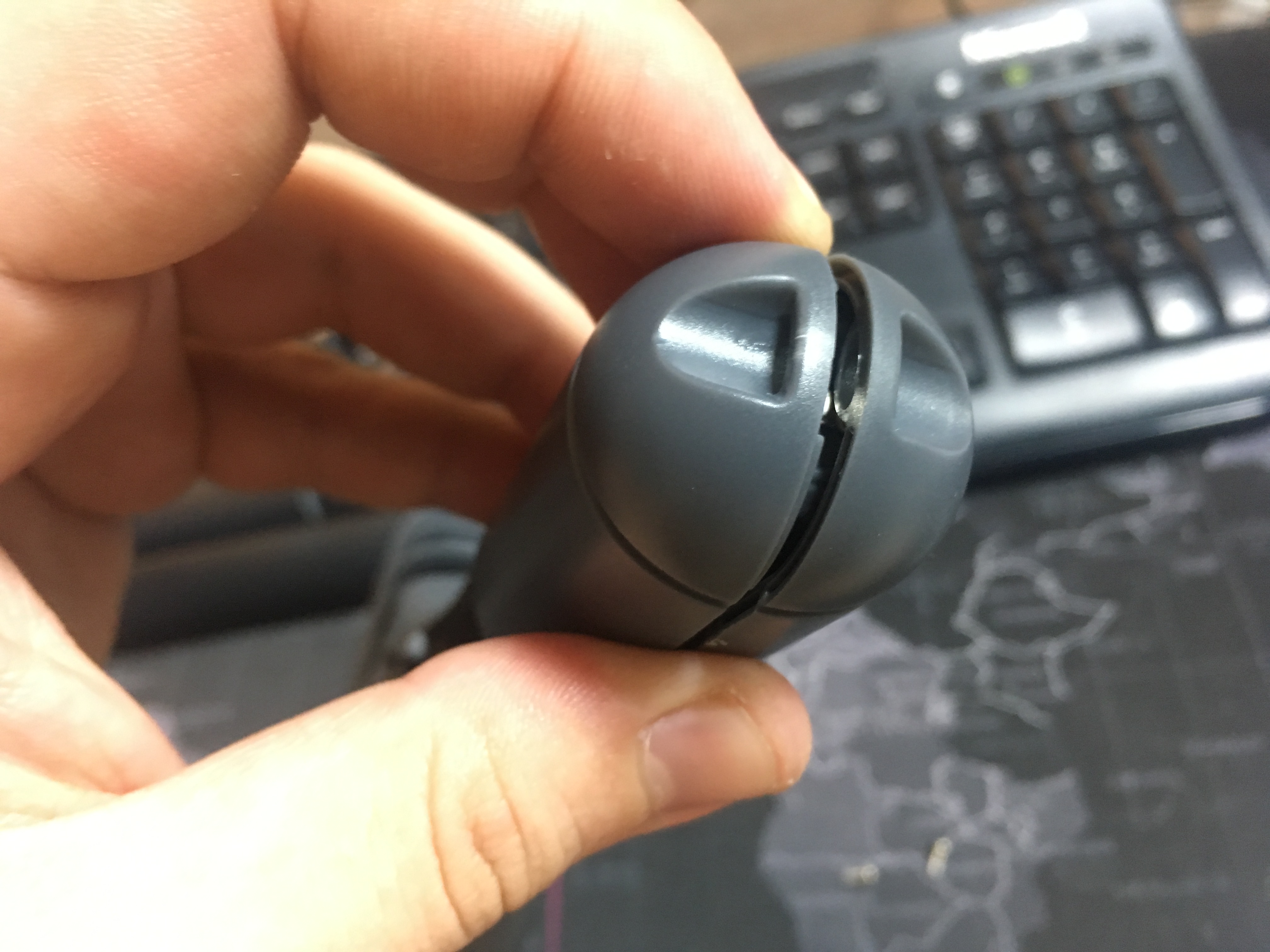

스트랩쪽에 일자드라이버를 넣어 벌어주면 쉽게 분해가 가능합니다.







사진에 보이는것처럼 중간중간 키가 있기 때문에

키 위치마다 일자드라이버를 넣어서 재끼면 정말 쉽게 분해할 수 있습니다.

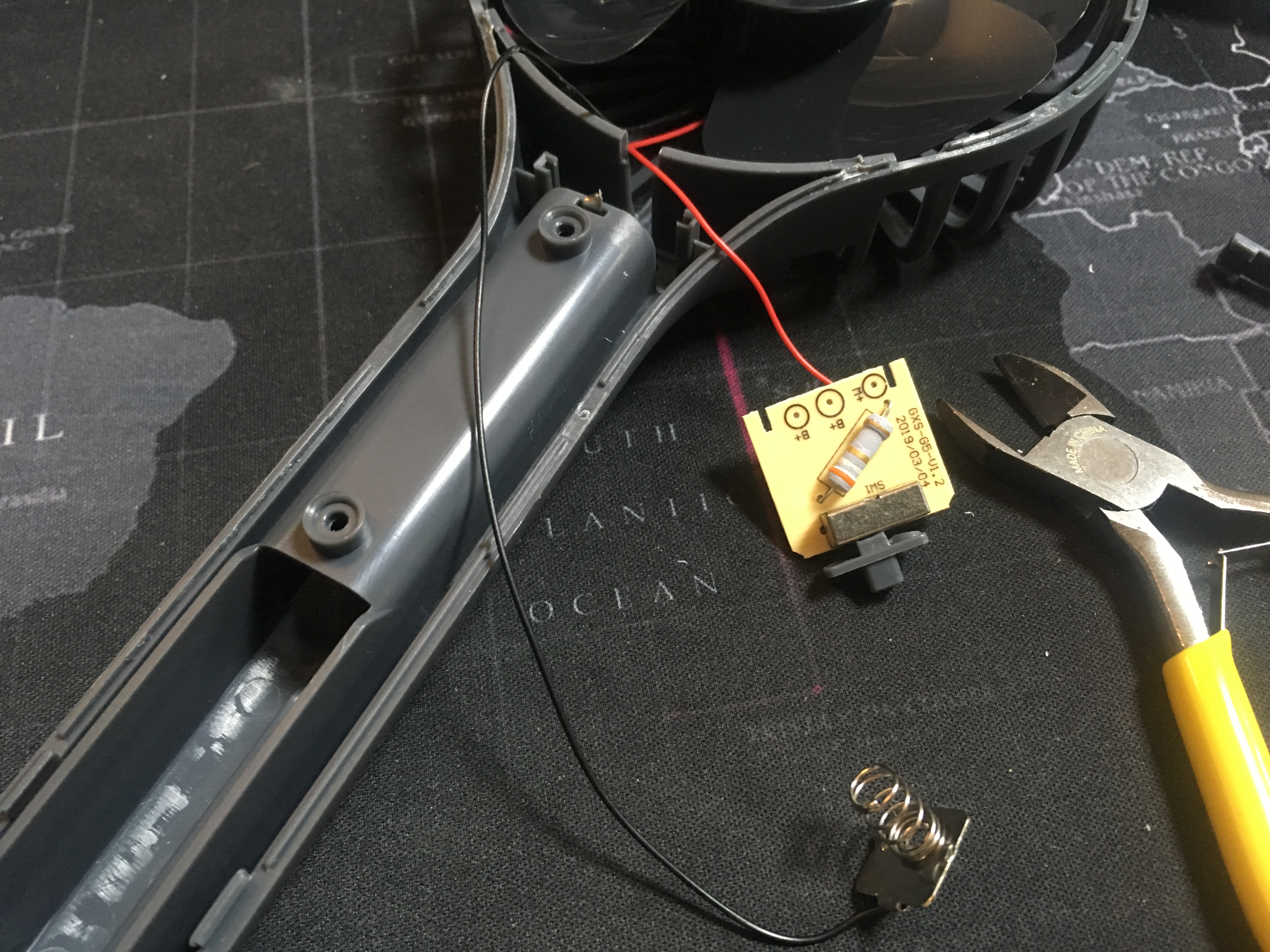

컨트롤러(?)라고 하기도 민망한 기판과 (-)단자를 제거해줍니다.

송풍세기가 OFF, 1단, 2단으로 구성되어 있는데 1단은 그냥 저항으로 전압을 낮추는 방식이네요.

(3,000원짜리에 너무 많은걸 기대한게 잘못인걸까요 ㅎㅎㅎ)

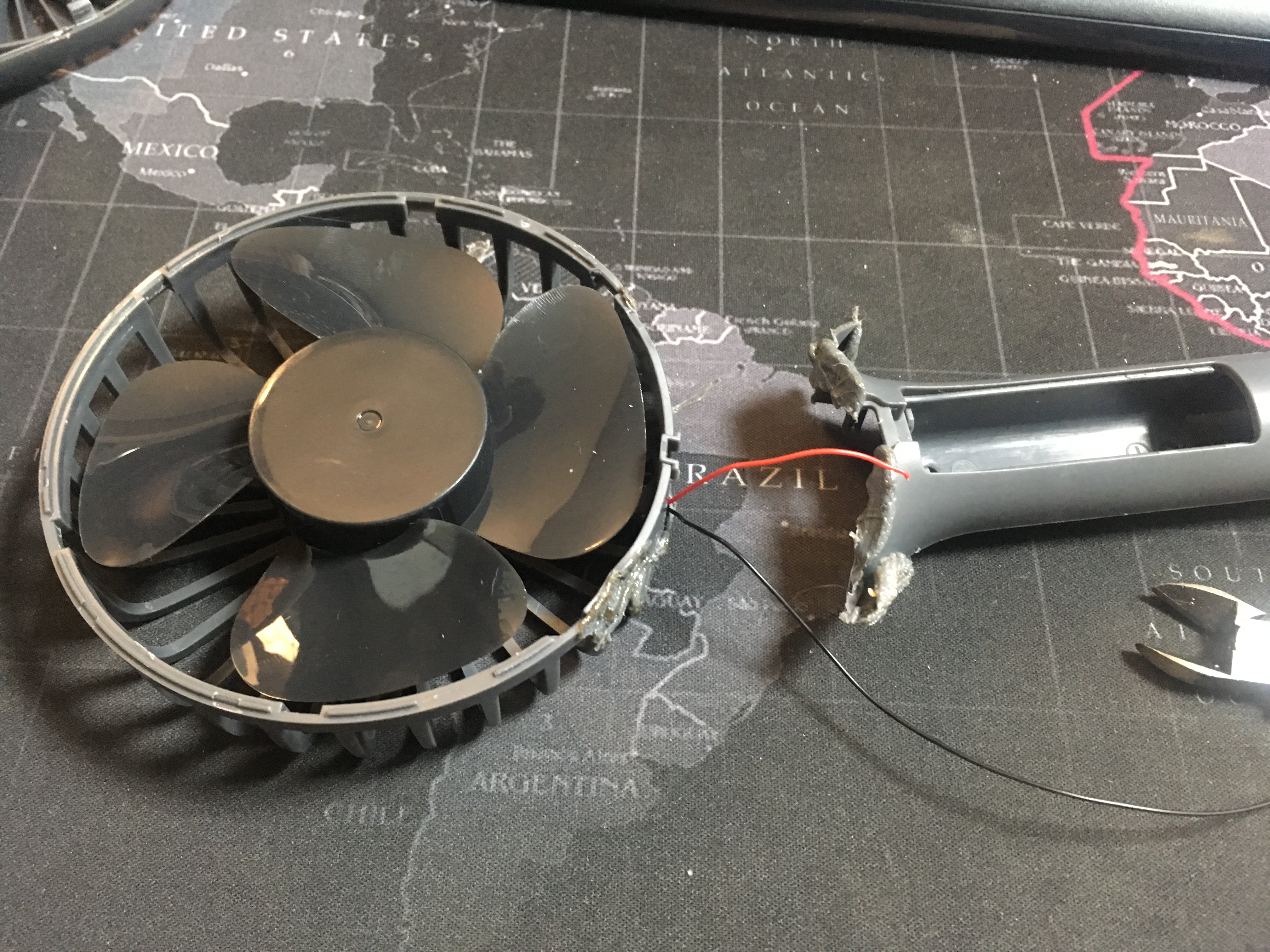

핸디송풍기의 손잡이 부분을 분리합니다.







인두기등을 이용하면 정말 쉽게 분리가 가능합니다.

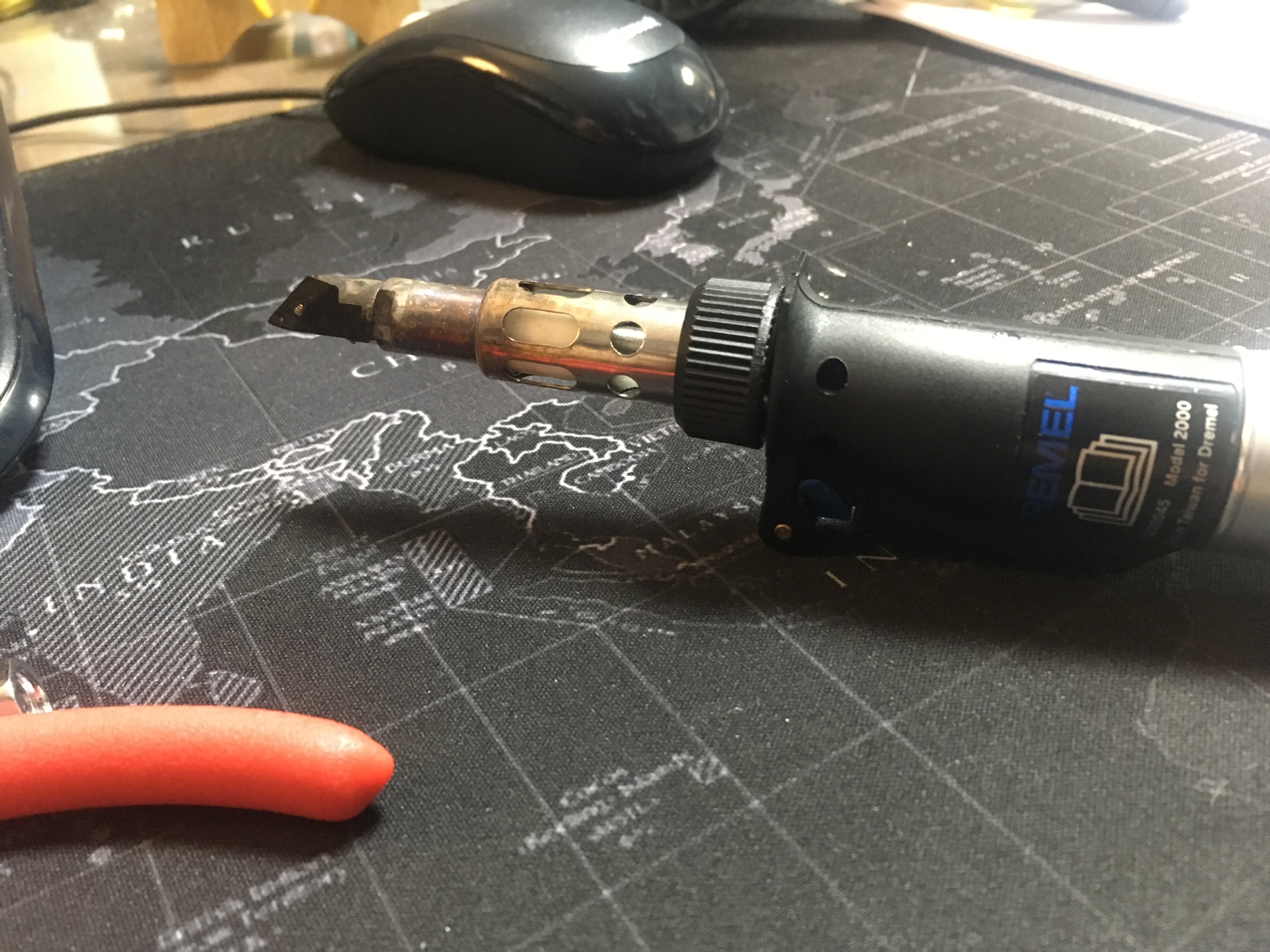

저는 개인적으로 드러멜 가스인두기를 강력하게 추천합니다. ㅎㅎ

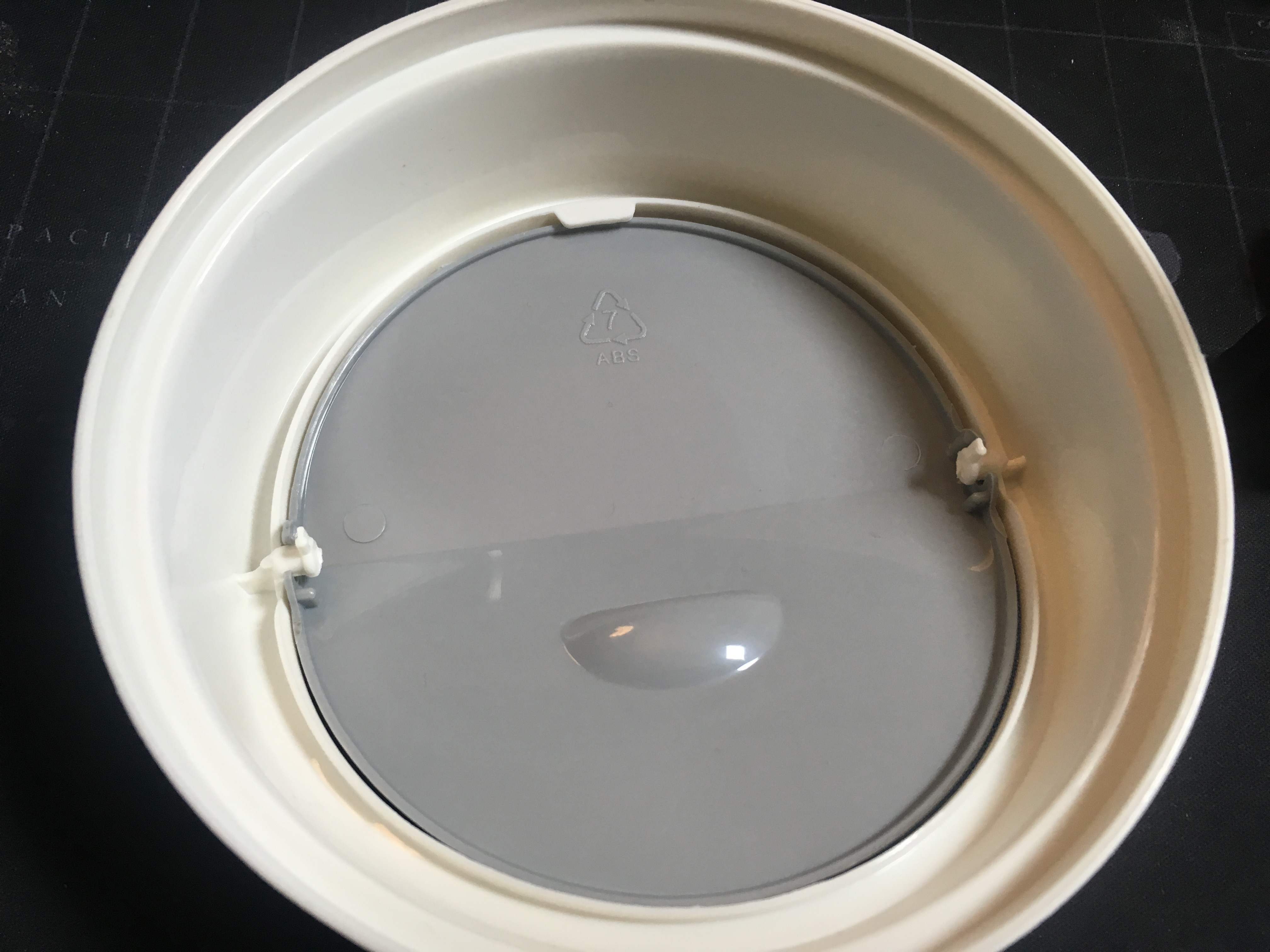

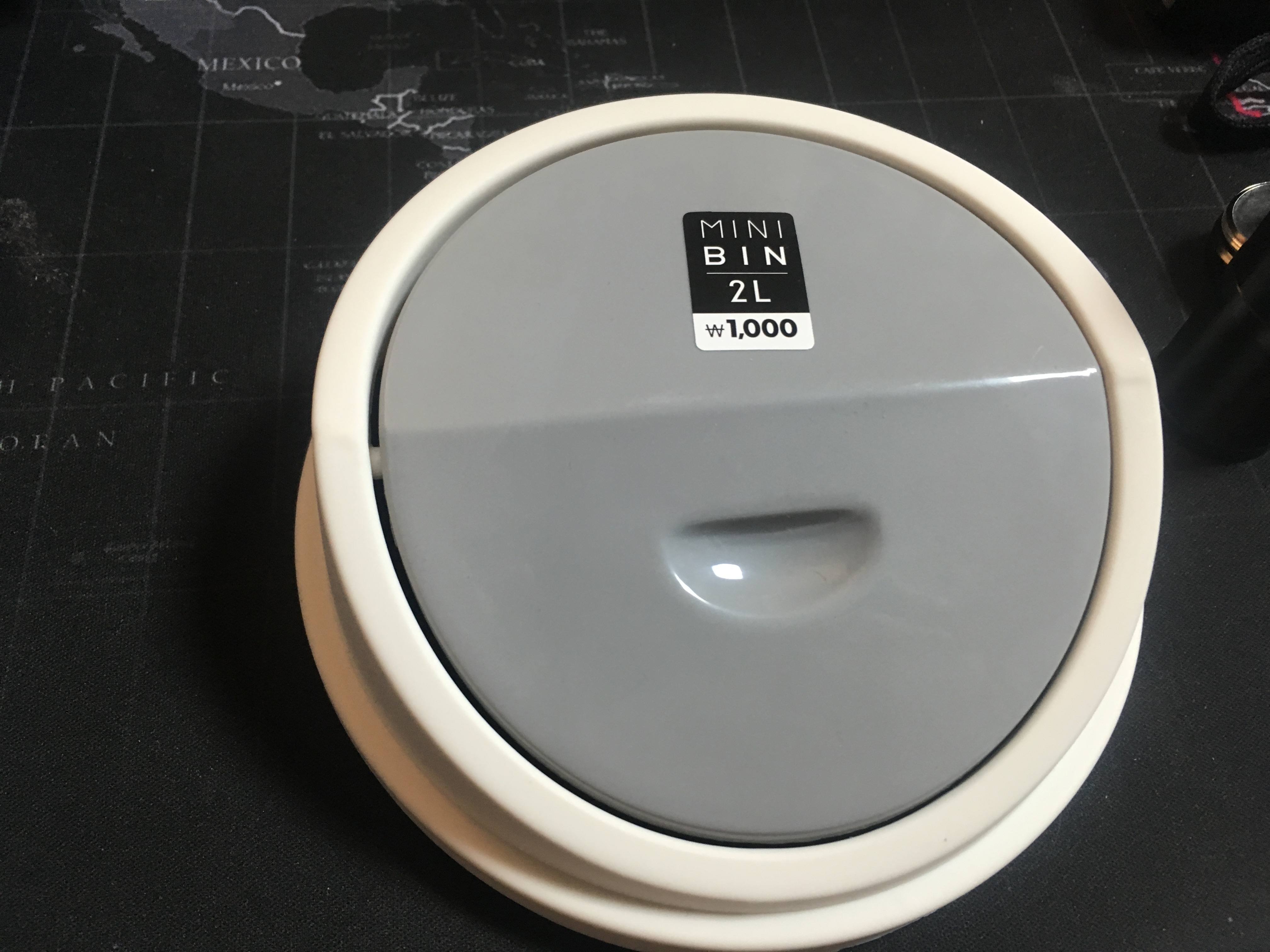

이제 휴지통뚜껑을 볼까요~







뒤집어서 뚜껑의 덮개를 빼줍니다.

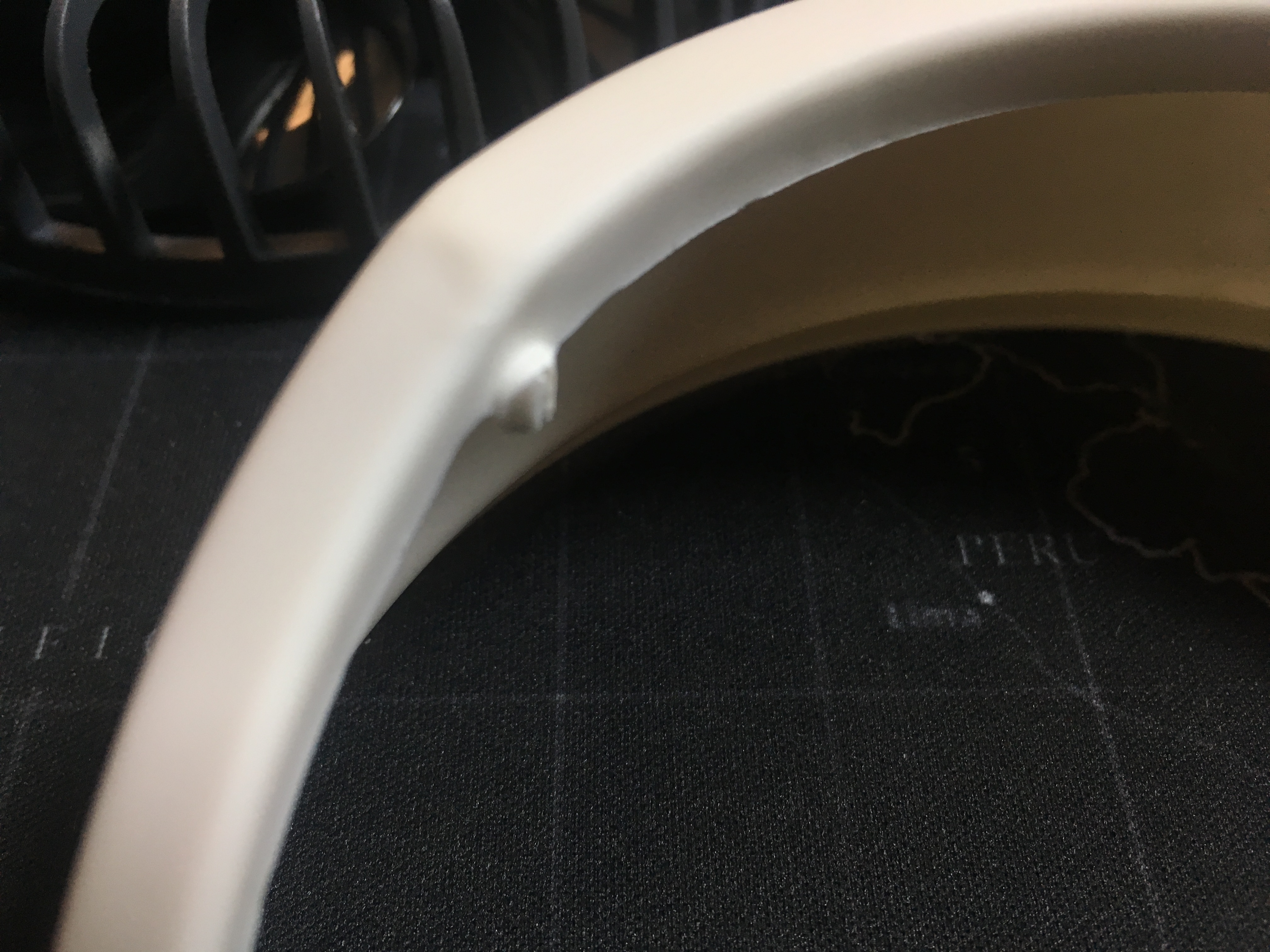

덮개를 고정하는 양쪽의 핀모양은 반드시 니퍼등을 이용하여 제거해야 팬 회전시 걸리지 않습니다.

(팬이 고속회전하기 때문에 회전시 걸릴경우 위험할 수 있습니다.)

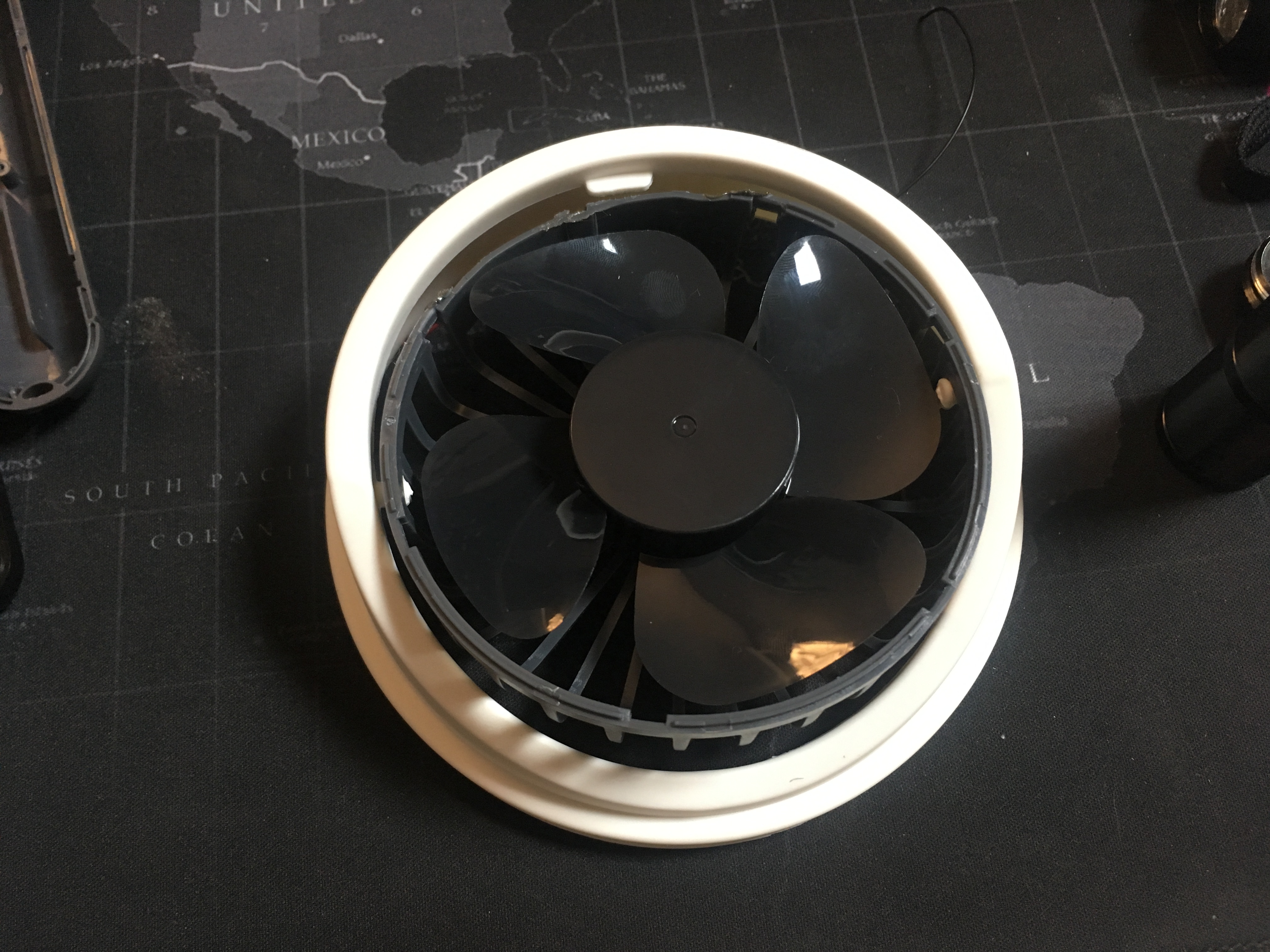

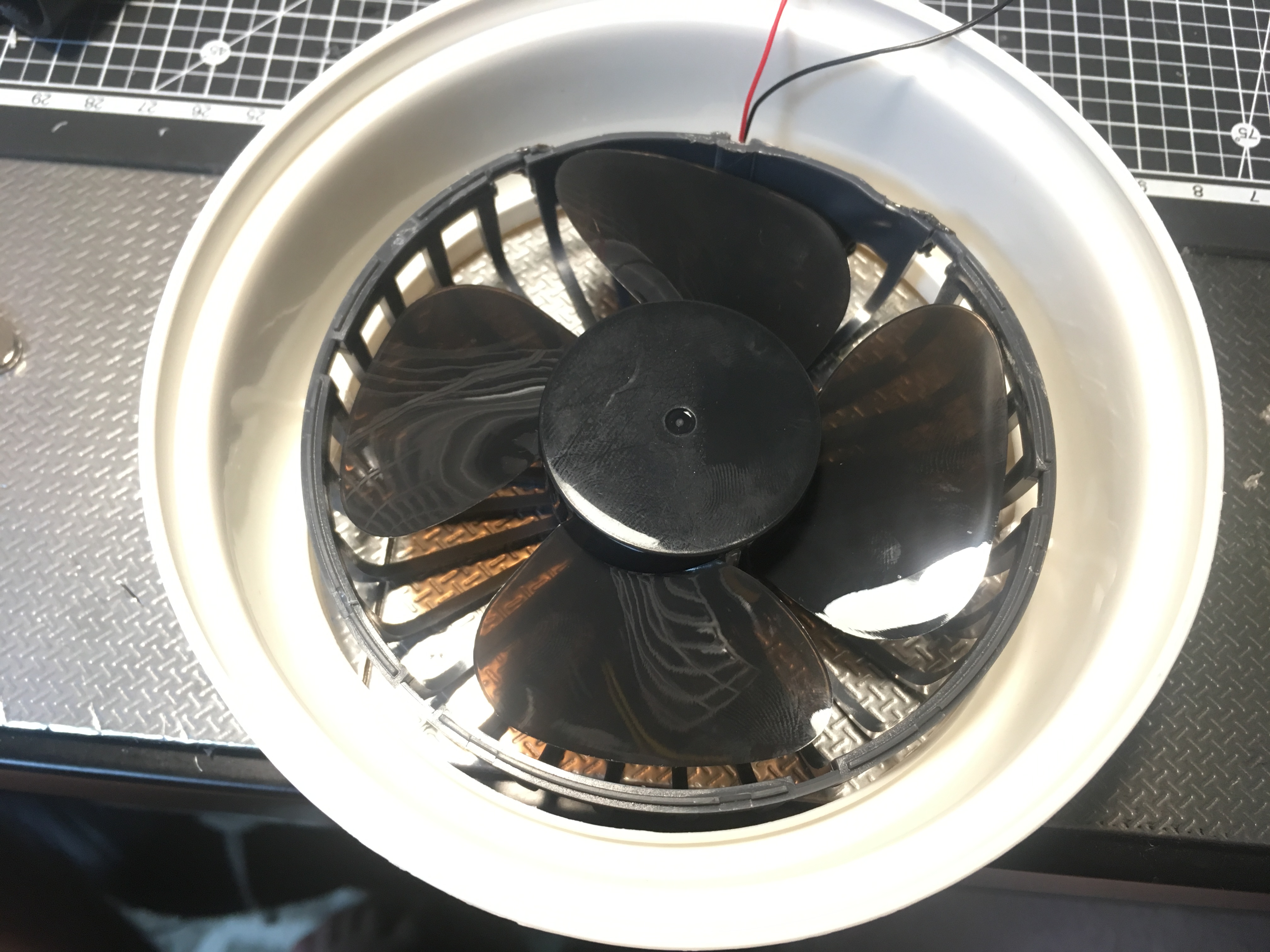

아까 손잡이를 분리했던 핸디송풍기를 넣어줍니다.

사이즈가 기가막히게 딱 맞습니다.





바람방향을 잘 체크해서 글루건으로 고정해줍니다.

망이 있는 쪽이 바깥쪽으로 해야 합니다.

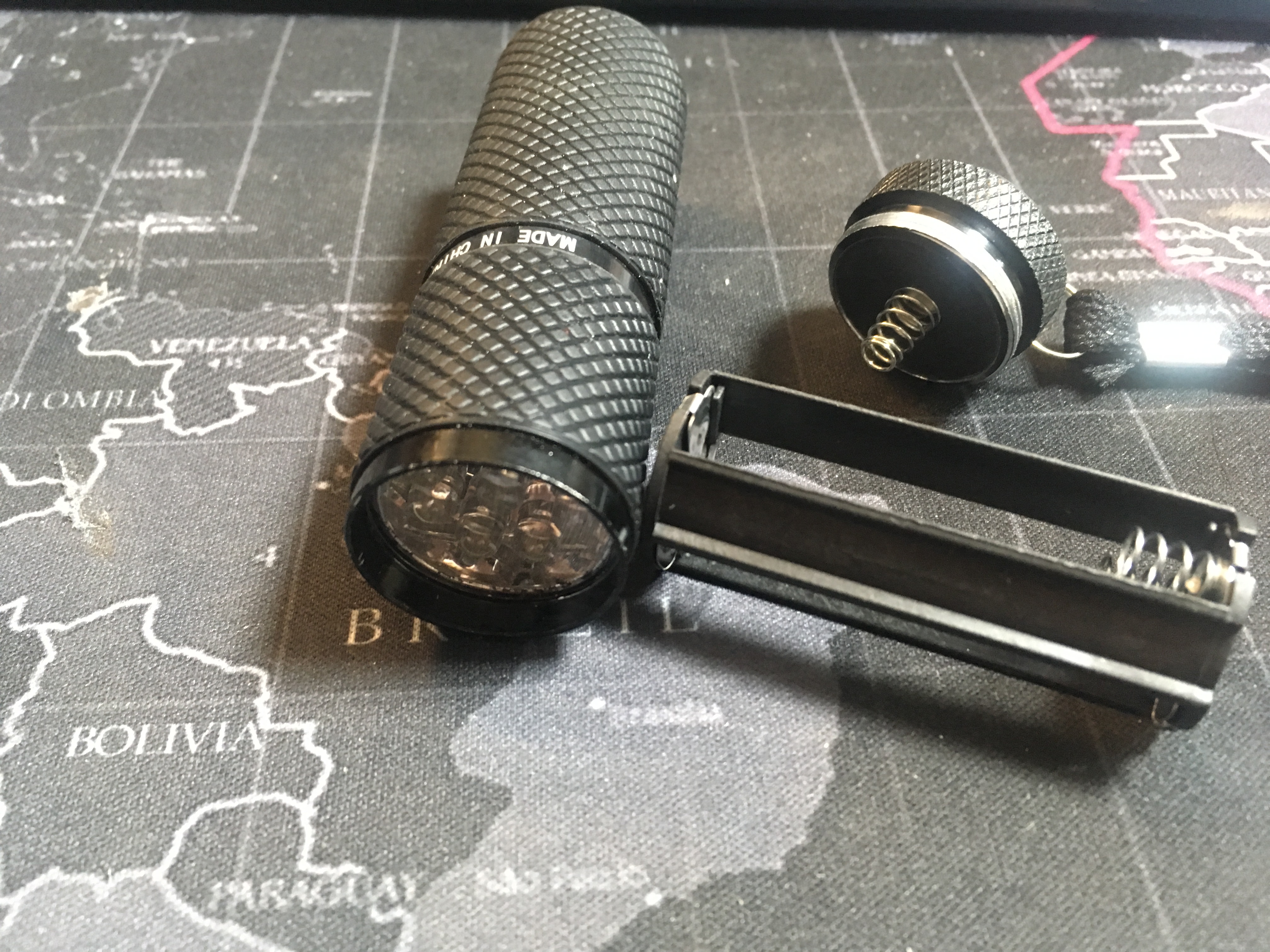

이제 젤네일램프를 분해합니다.

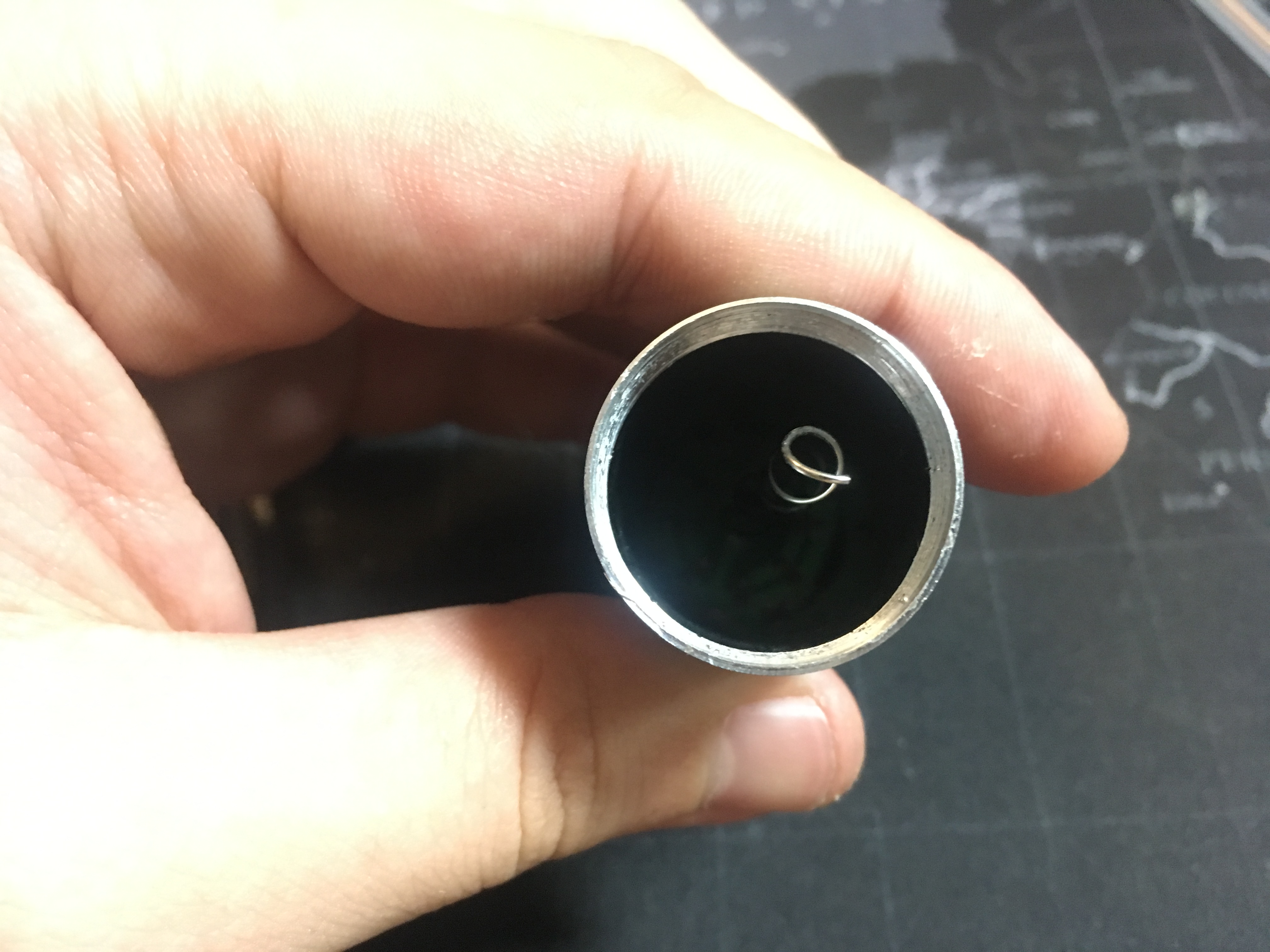

내부의 (+)단자 스프링이 있는데 롱노즈등으로 길게 빼줍니다.

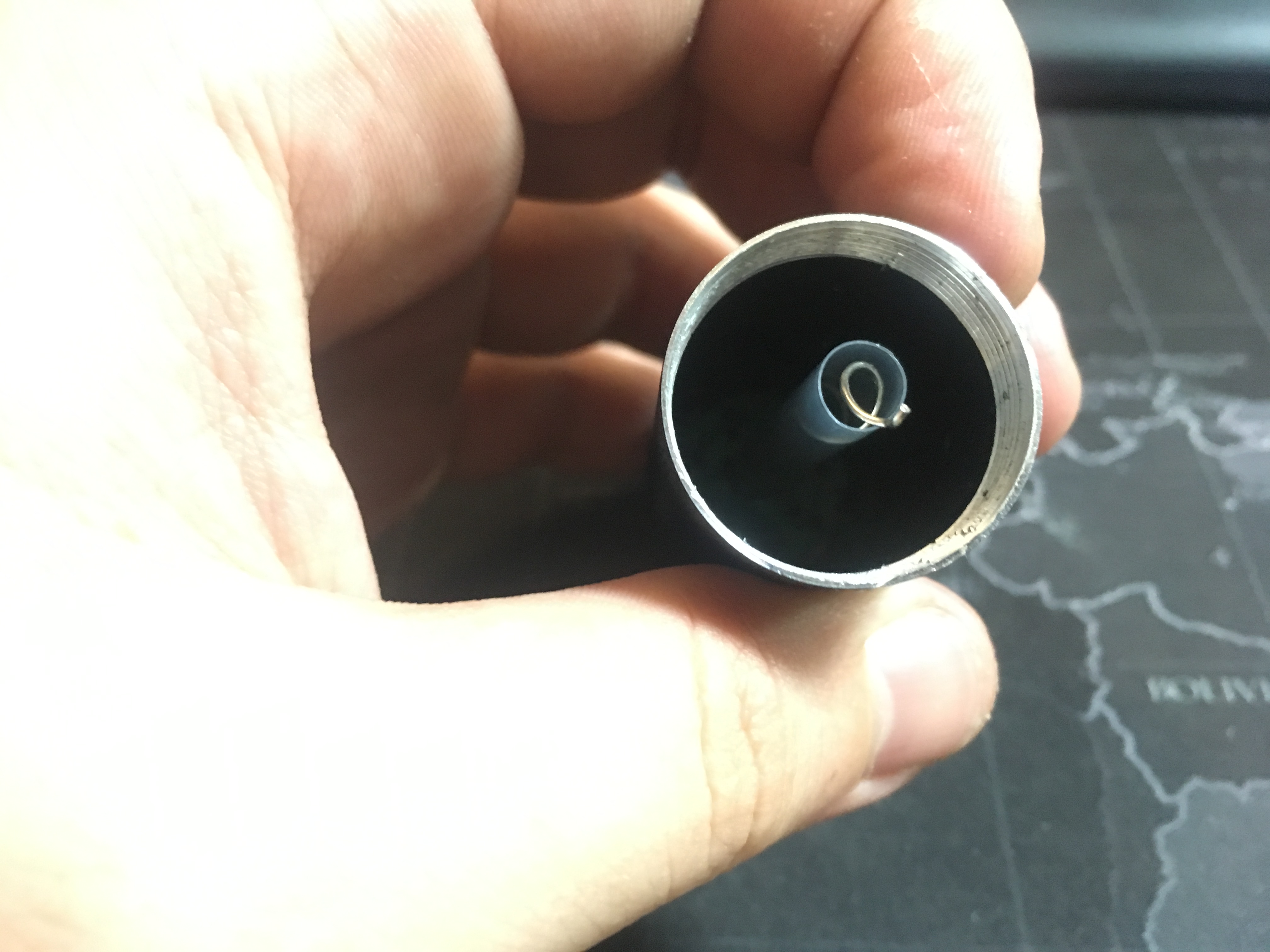

빨대등을 이용하여 길게 뺀 (+)단자를 끼워줍니다.

여기서 빨대를 끼우는이유는 젤네일램프의 외관전체가 (-)가 흐르기 때문입니다.

(+)단자가 외관에 닿는 순간 쇼트되겠죠?







다시 뚜껑으로 돌아와서 잘 고정되었는지 확인한뒤,

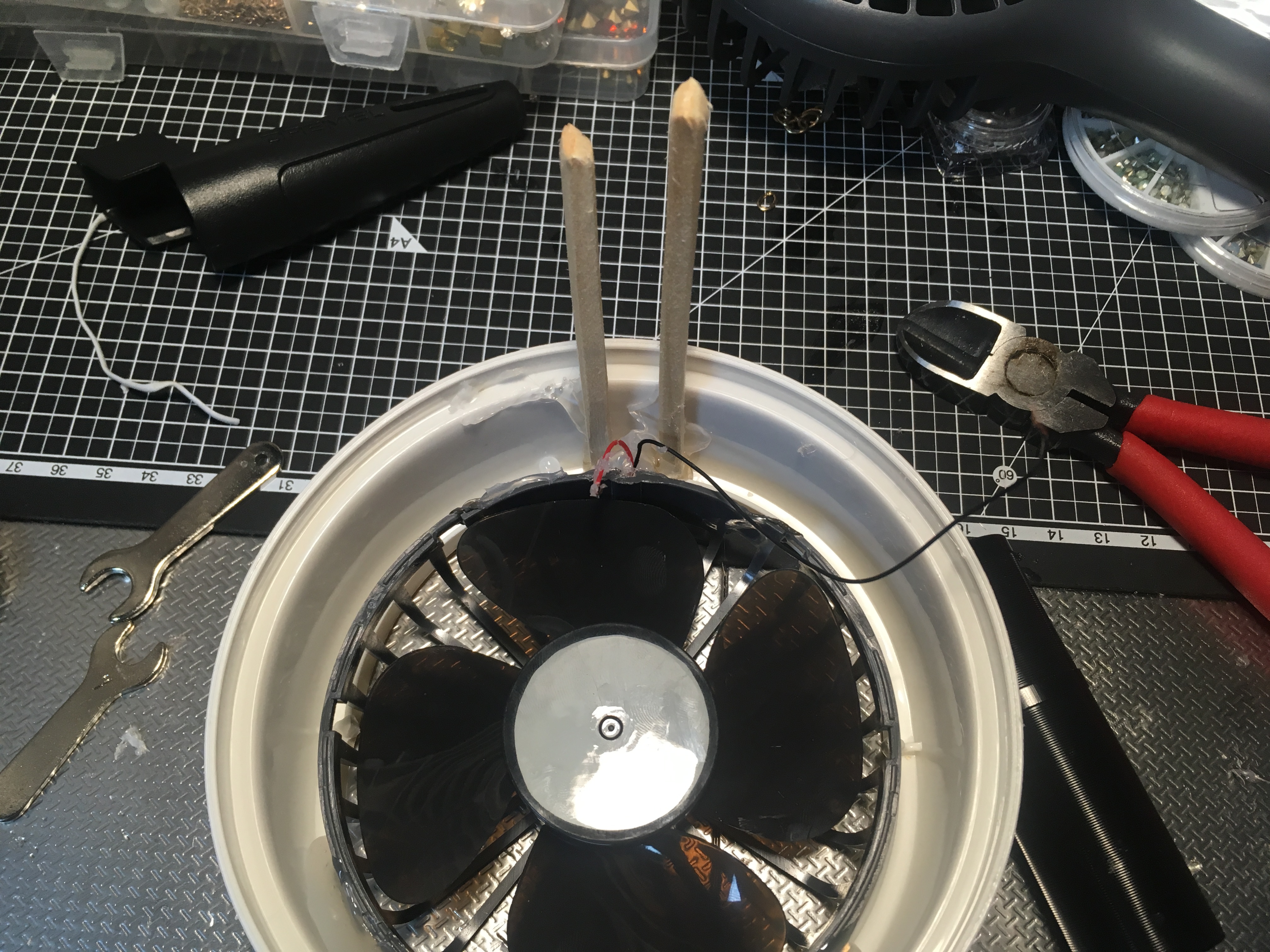

나무젓가락 한쪽을 반으로 잘라서 위와 같이 고정해줍니다.

추후에 UV램프를 고정하는 용도로 사용할 예정입니다.

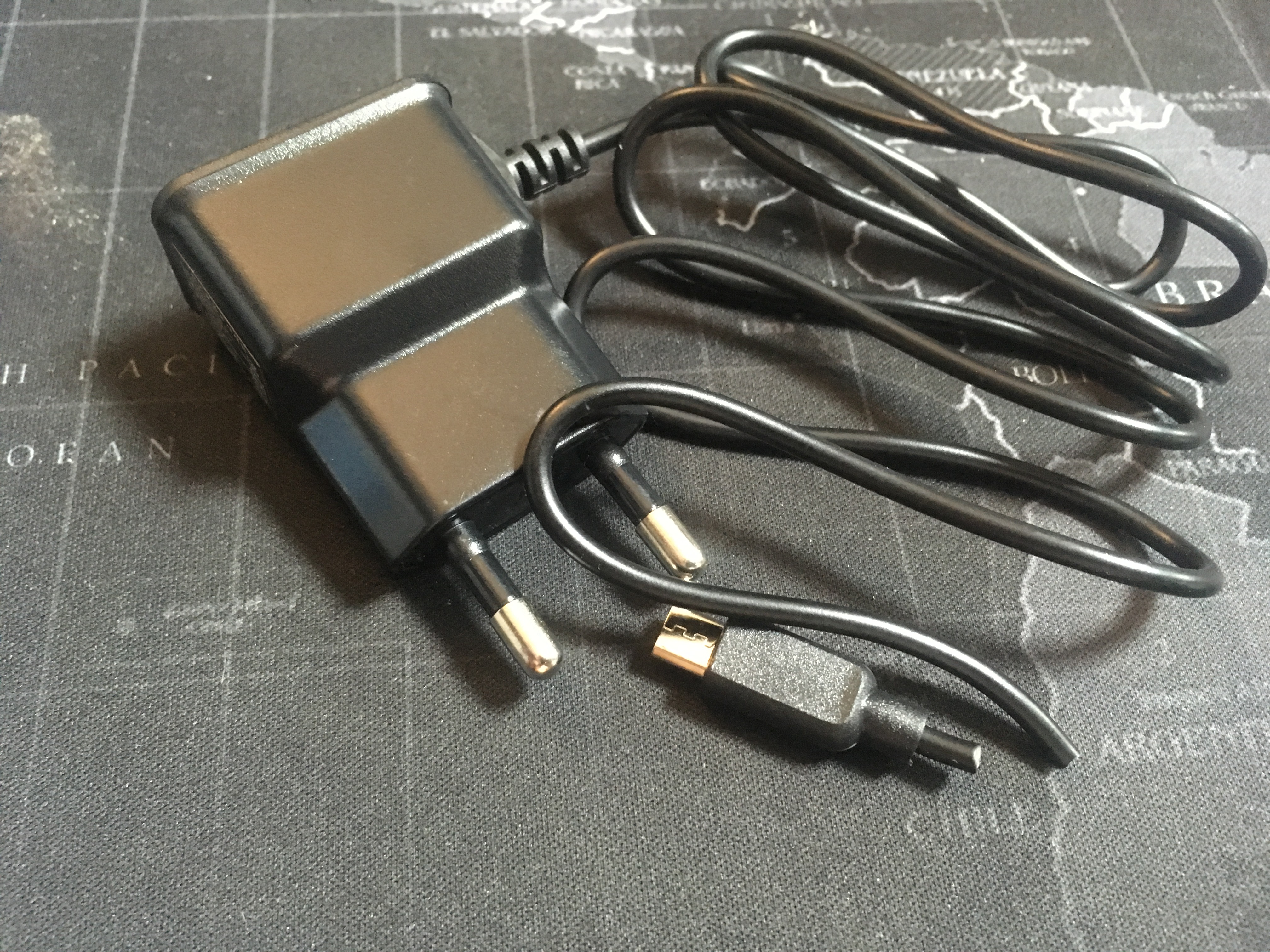

충전기의 단자를 과감하게 잘라주고 피복을 벗겨줍니다.

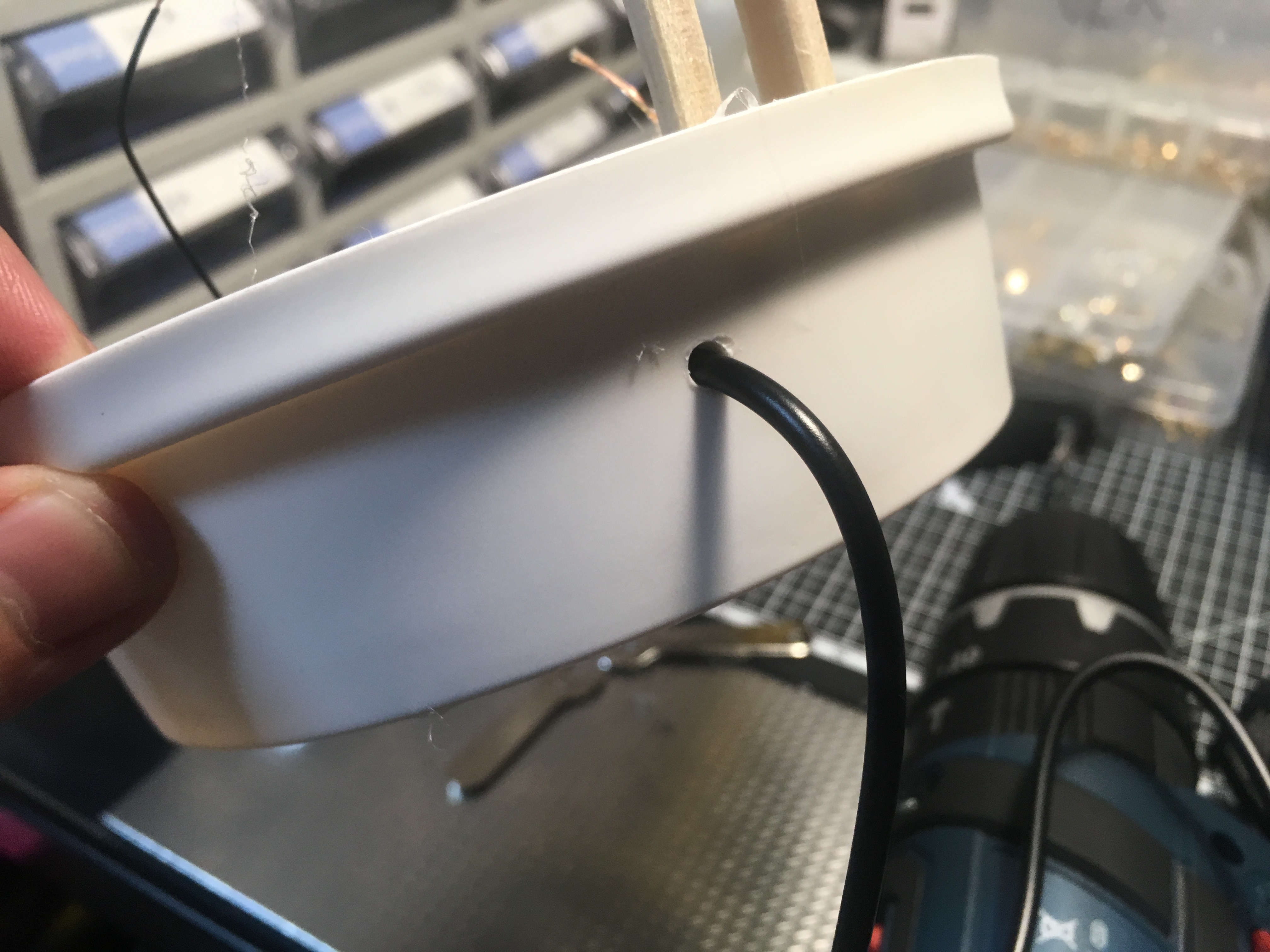

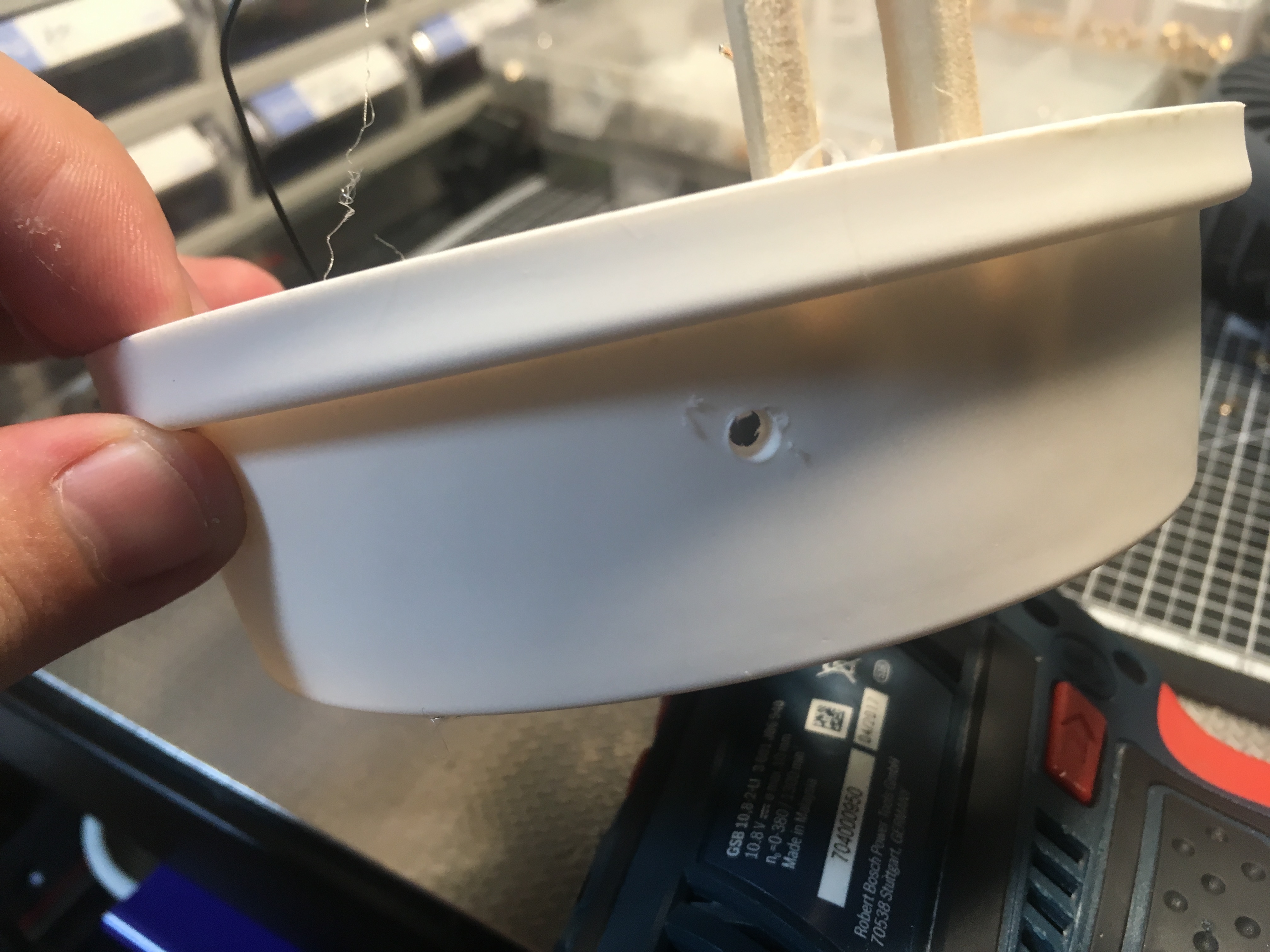

아까 나무젓거락을 고정한 위치 근처에 위와 같은 구멍을 뚫어줍니다.







선을 쓕 넣어줍니다.

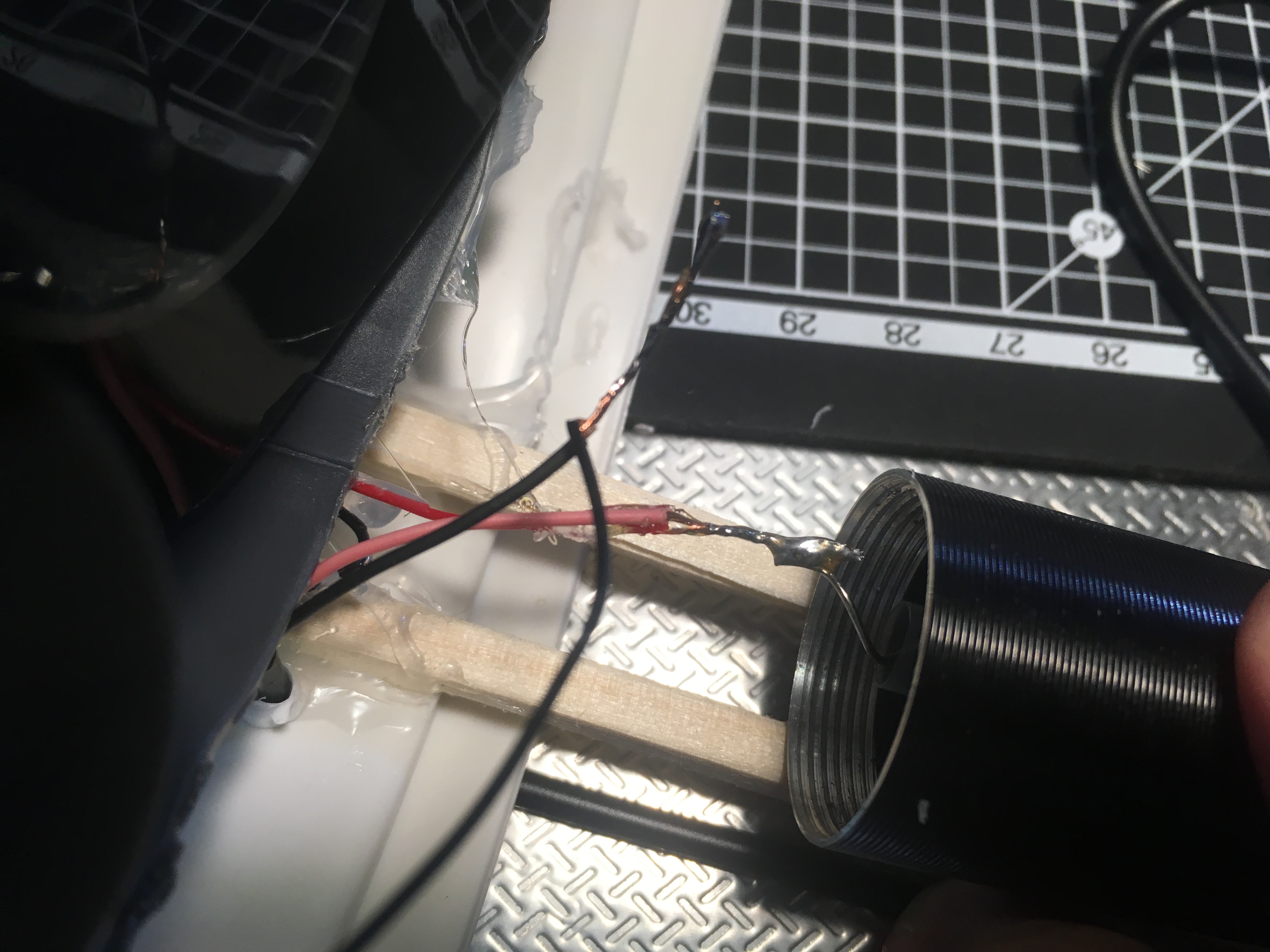

(+)단자 빨간색은 빨간색끼리, (-)단자 검정색은 검정색끼리 납땜해줍니다.

그리고 UV램의 가운데는 빨간색선에 외관은 검정색선과 납땜해줍니다.

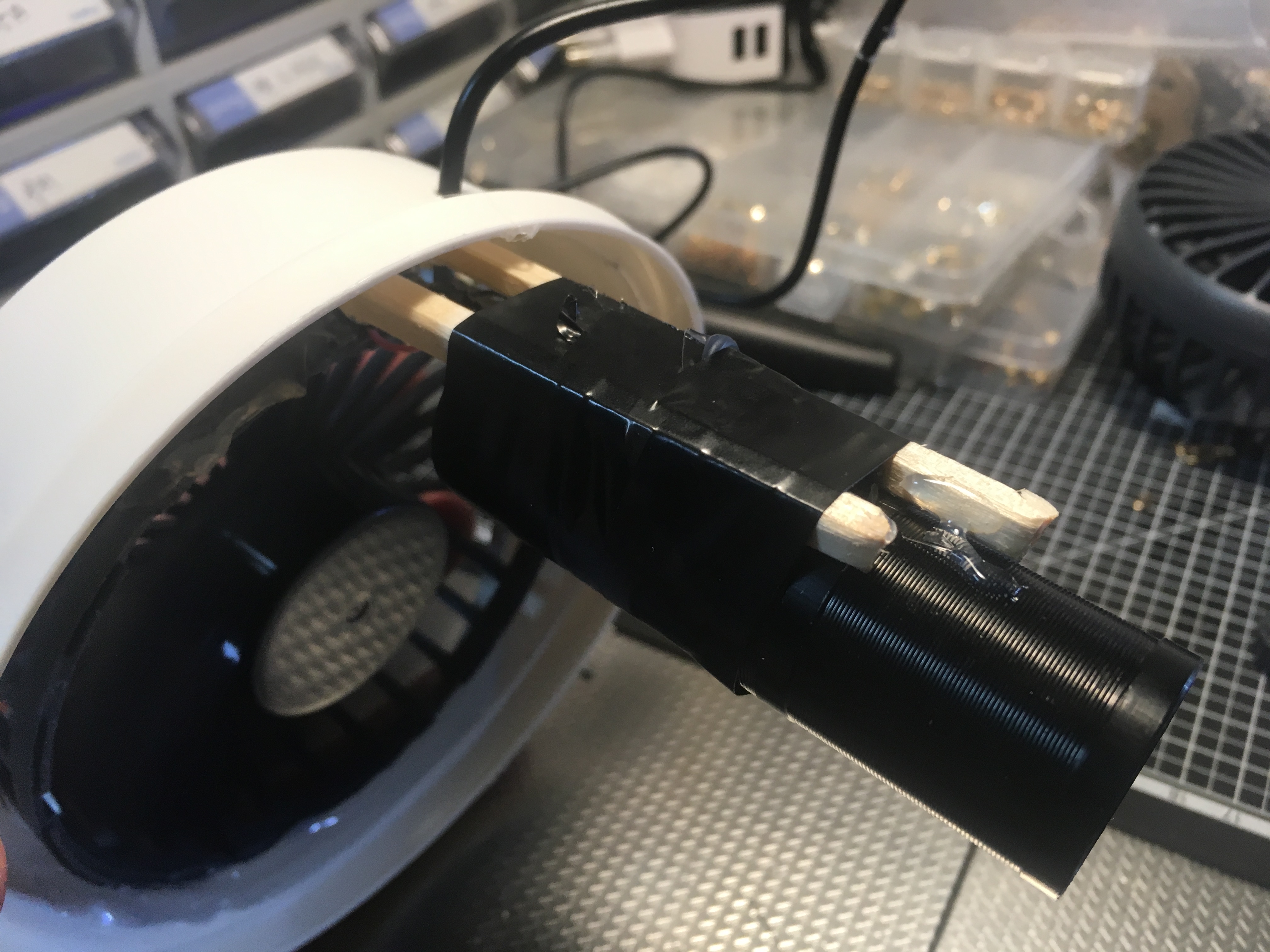

나무막대에 UV램프를 고정합니다.

글루건으로 해도되고 저처럼 전기테이프로 고정해도 됩니다.

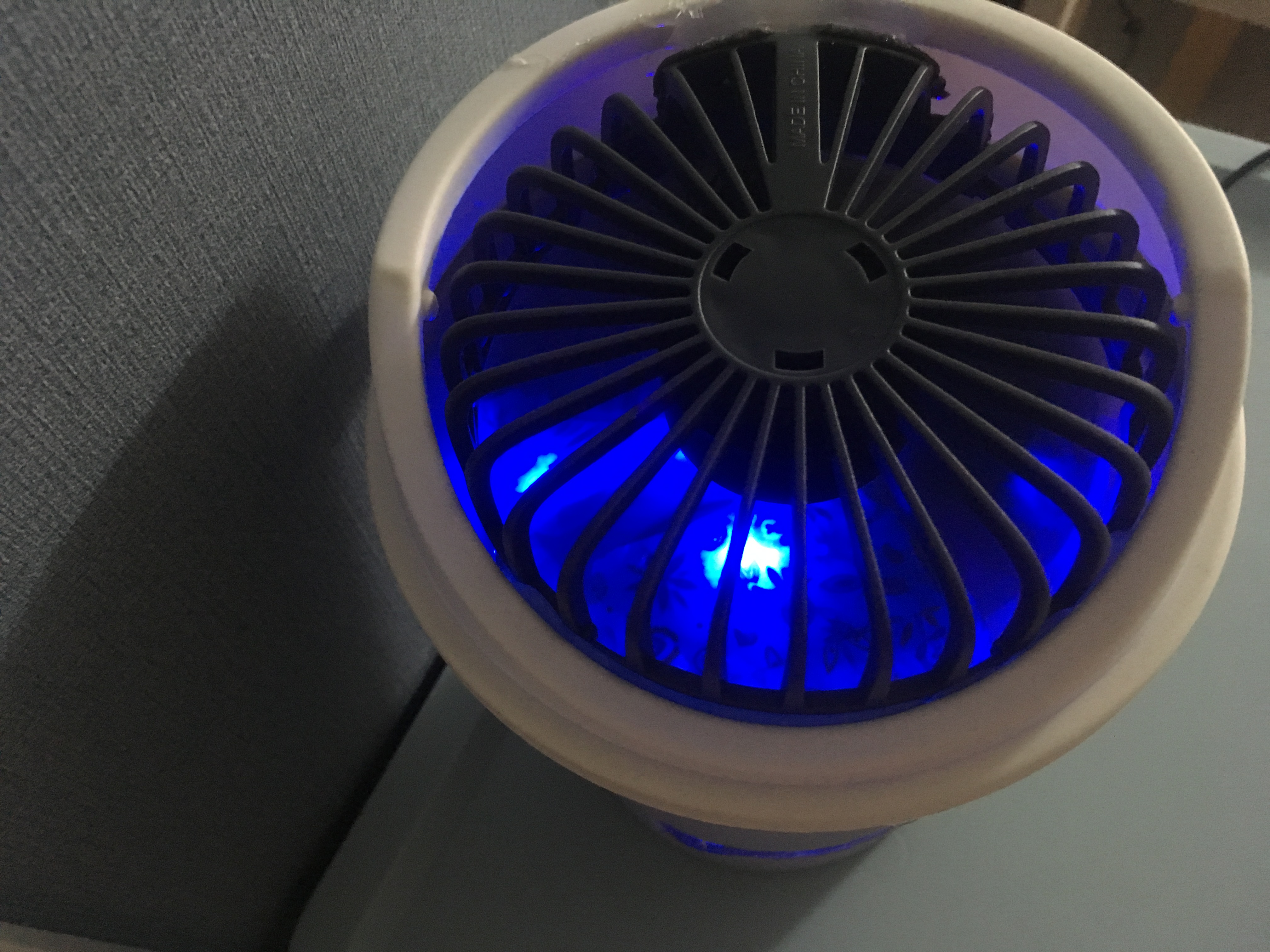

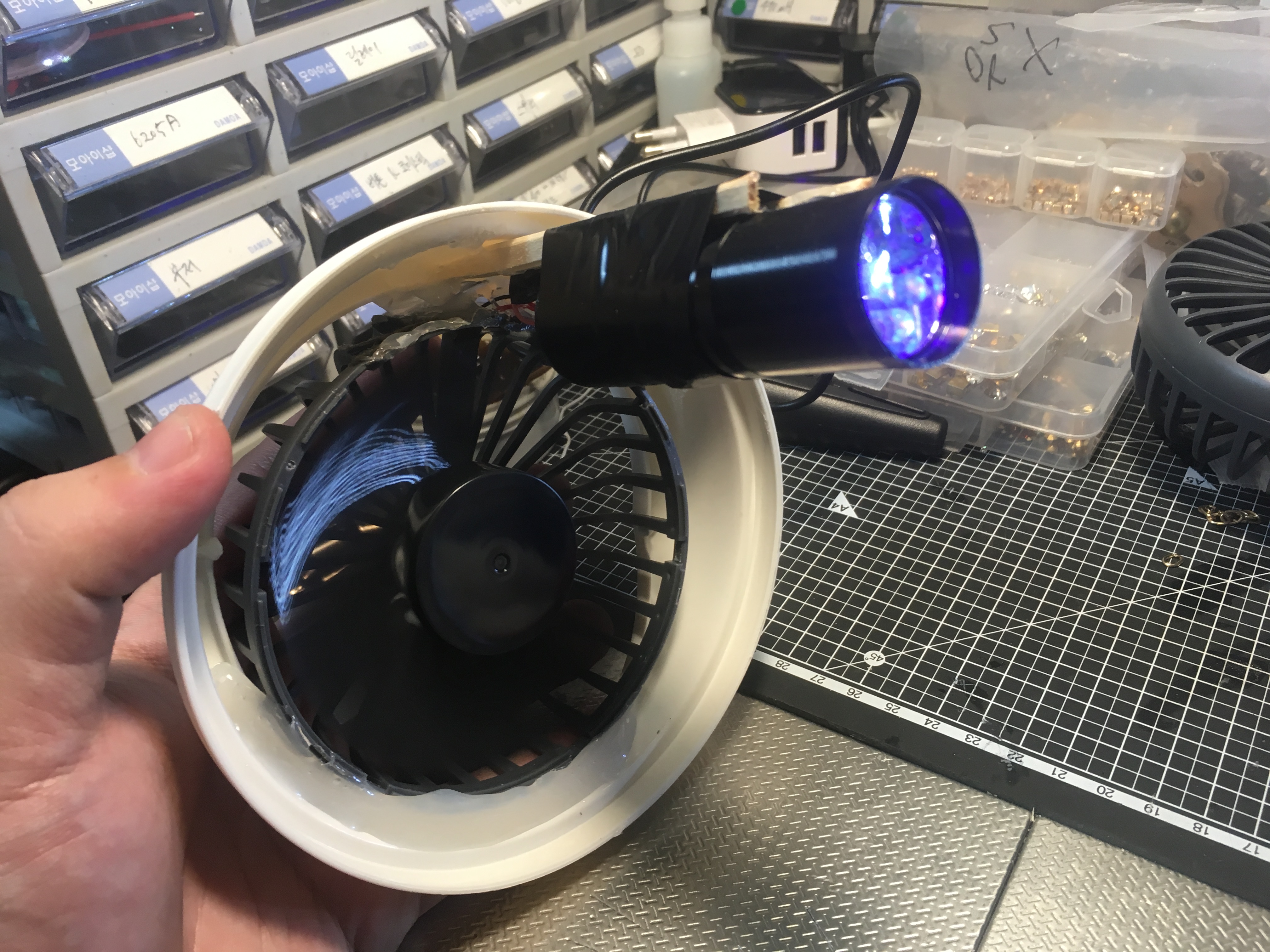

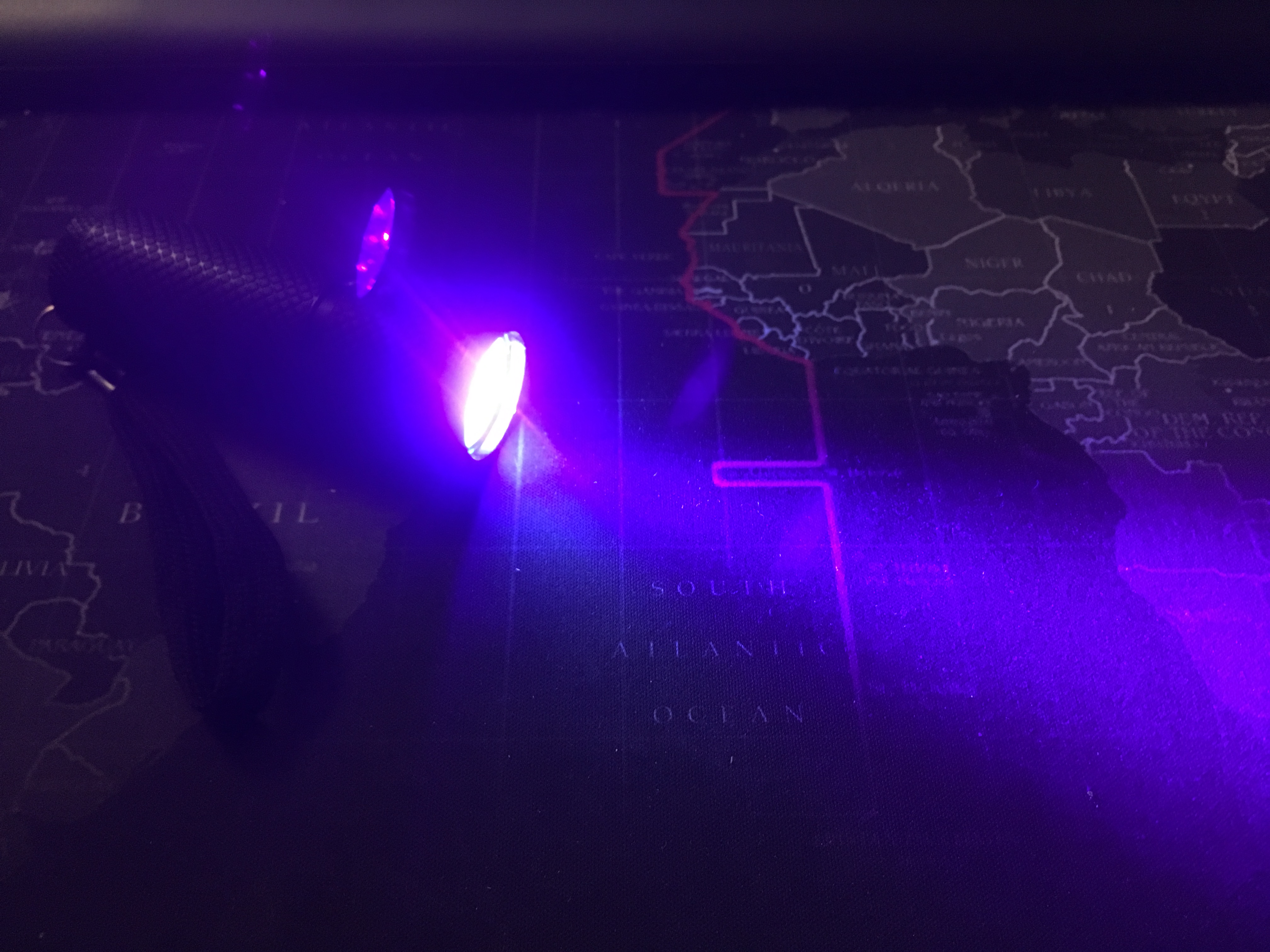

충전기코드를 꼿아서 테스트해줍니다.

아주 잘 작동하네요.

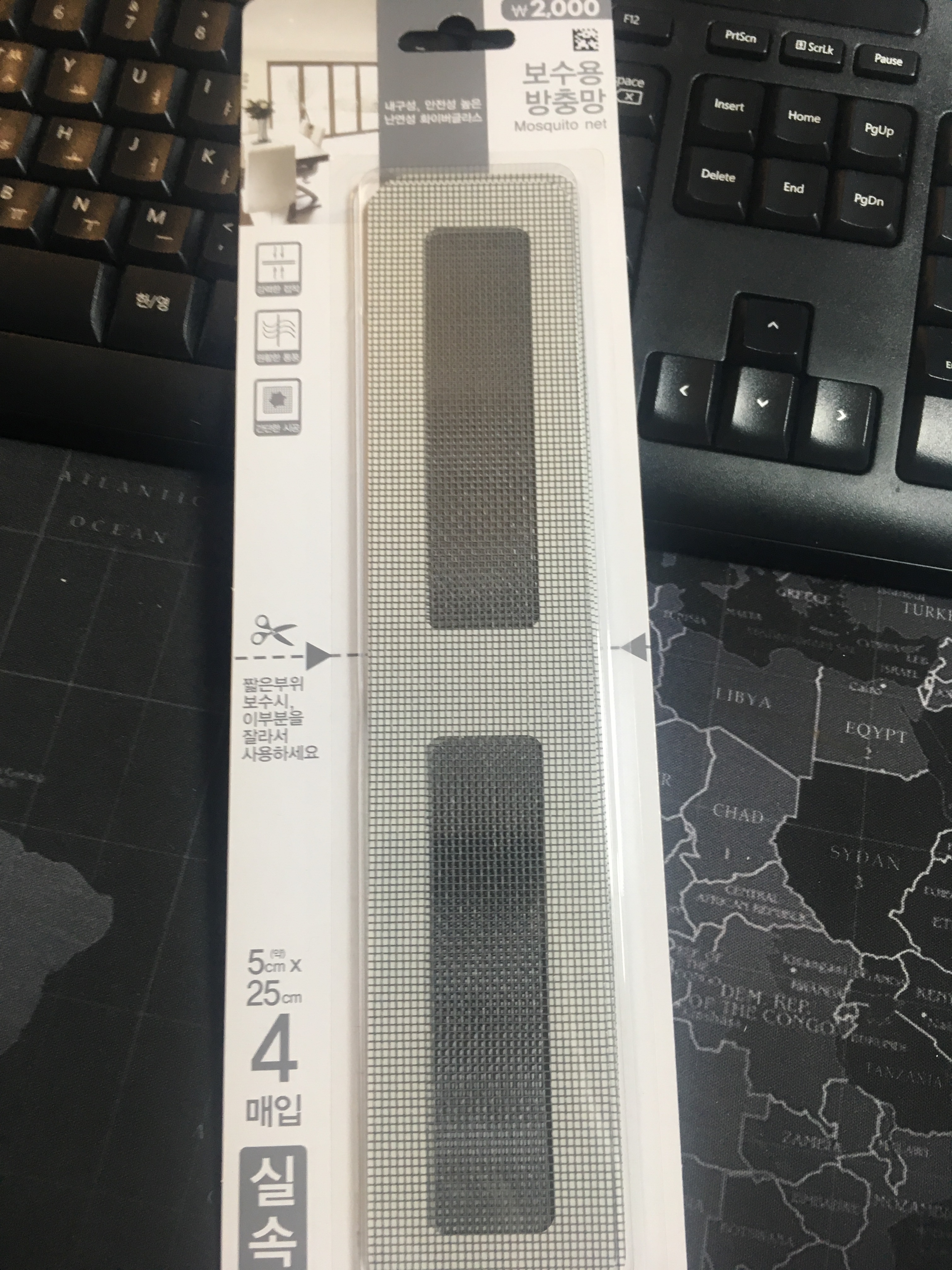

쓰레기통의 본체통에 보수용 방충망을 덧댑니다.

(아직 스티커는 떼지 마세용)

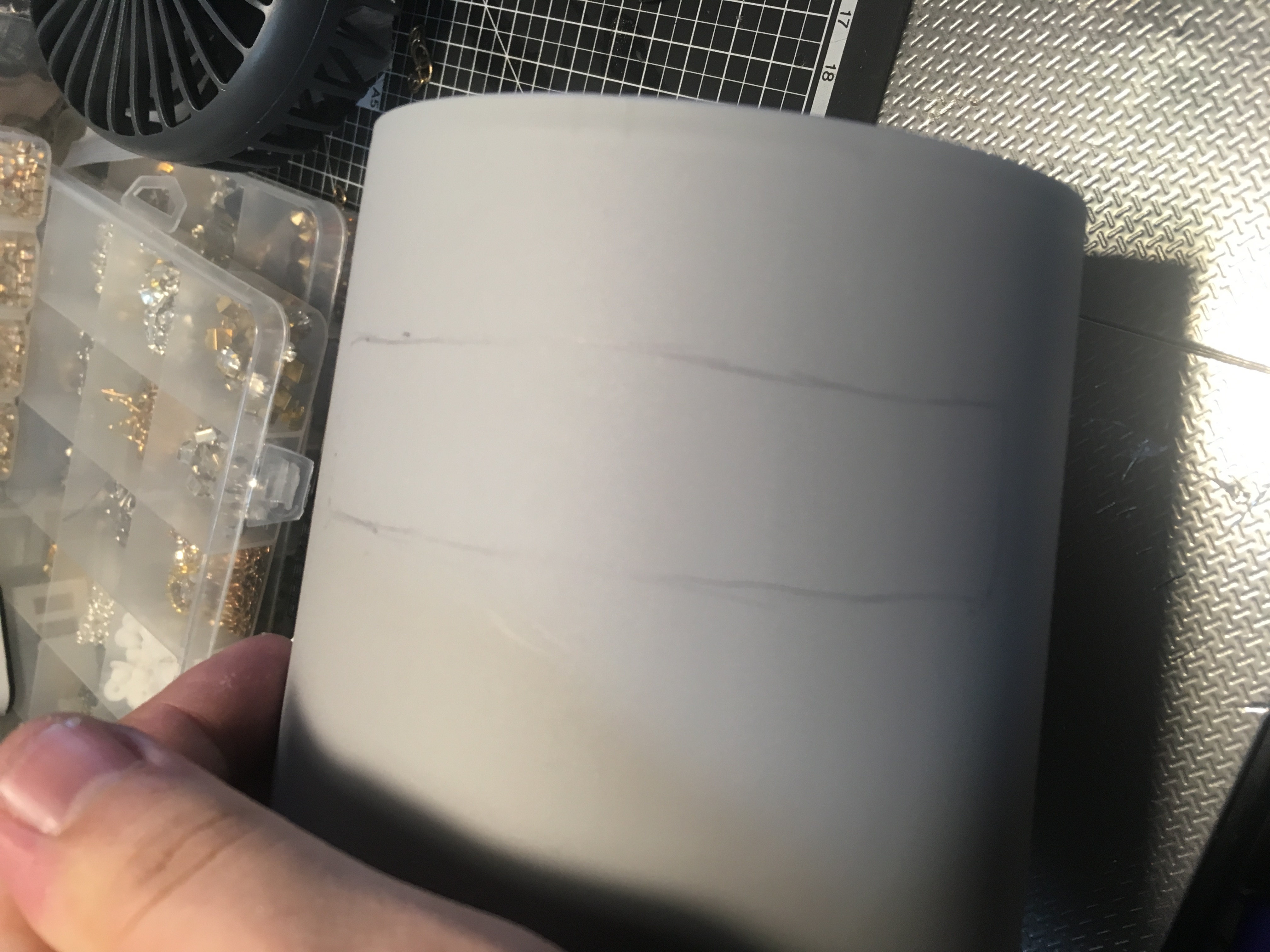

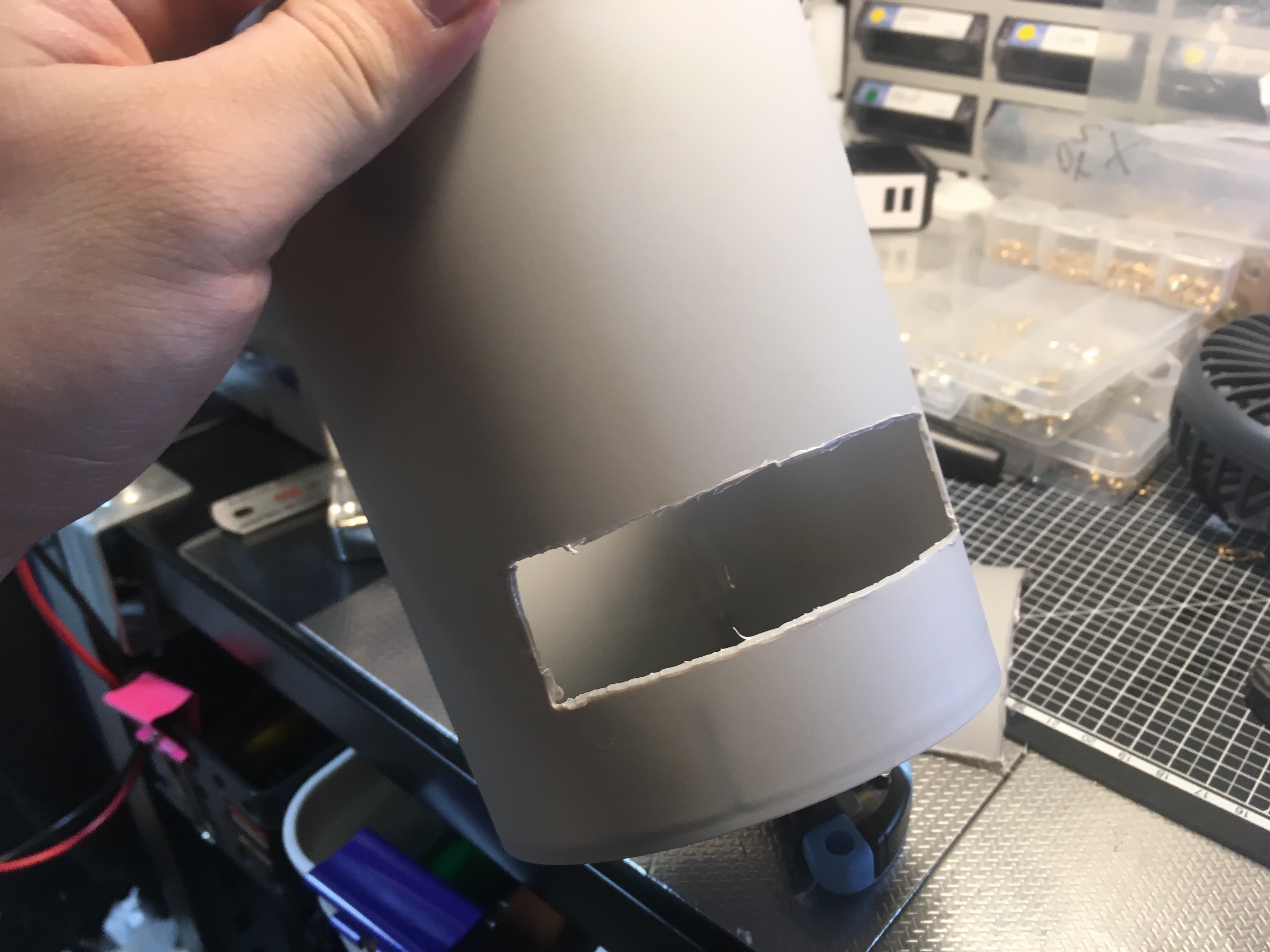

자를 부위를 펜으로 마킹해주고~







잘라줍니다.

가스인두기를 이용하면 정말 쉽게 자를수 있습니다.

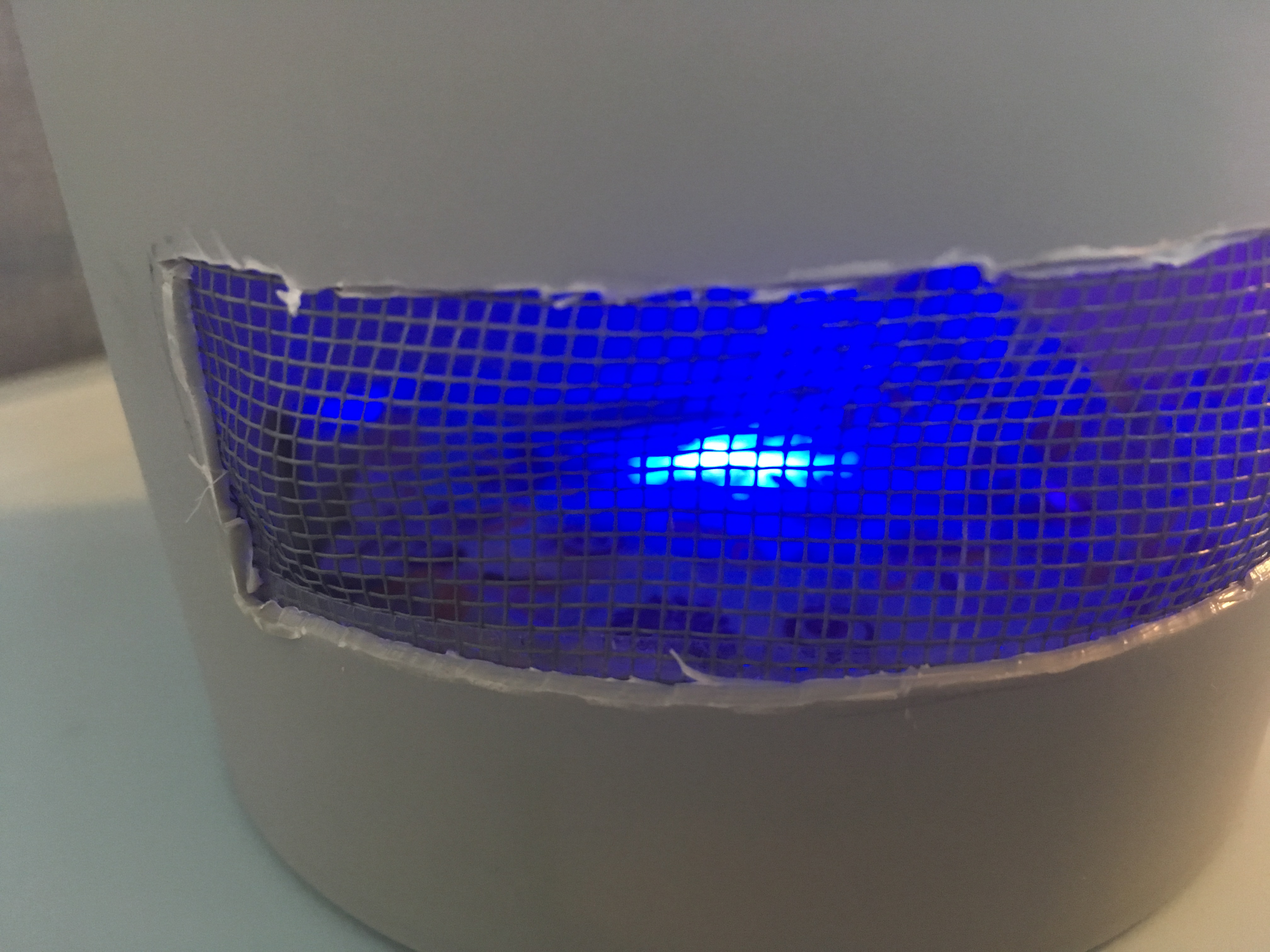

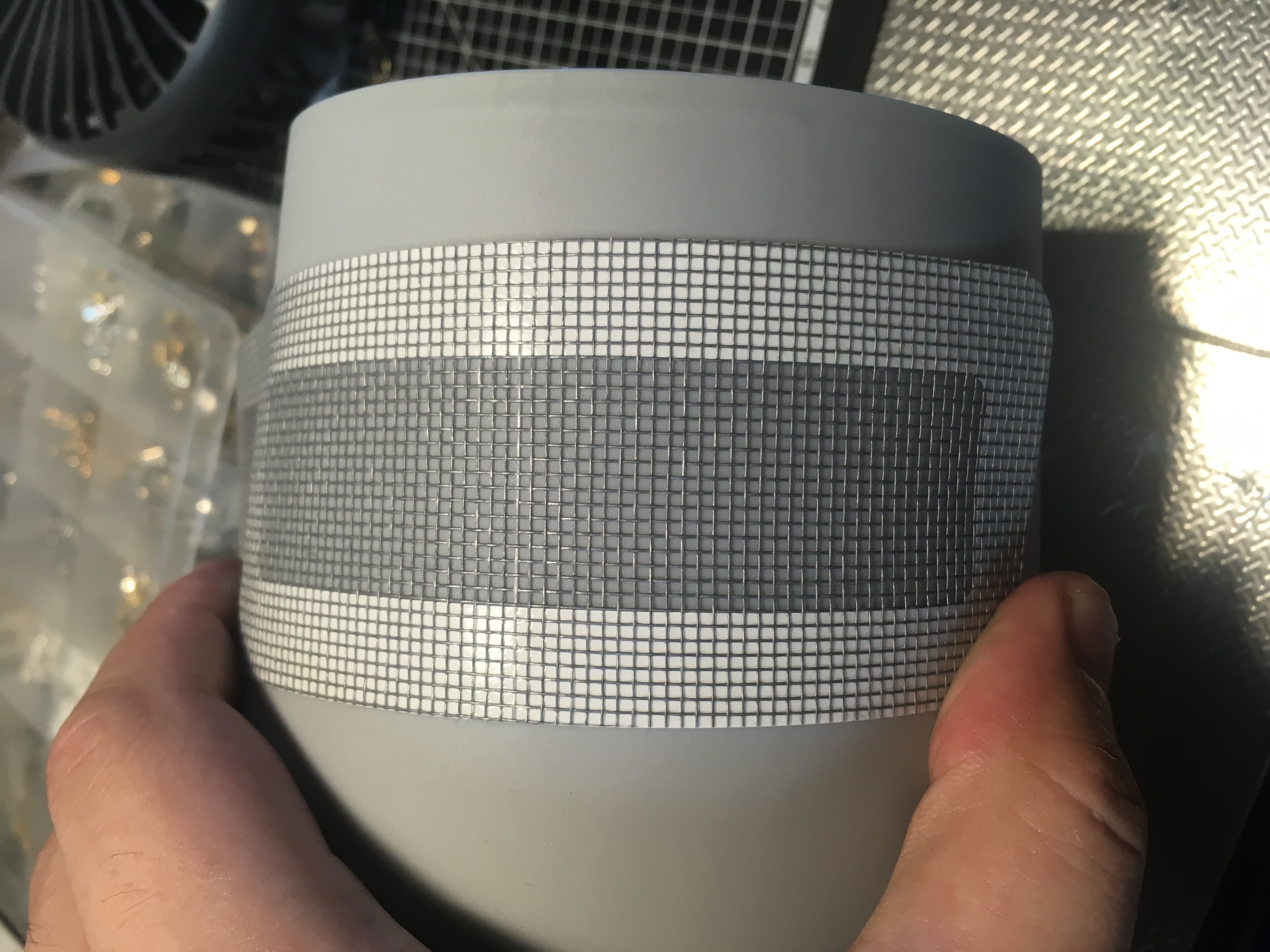

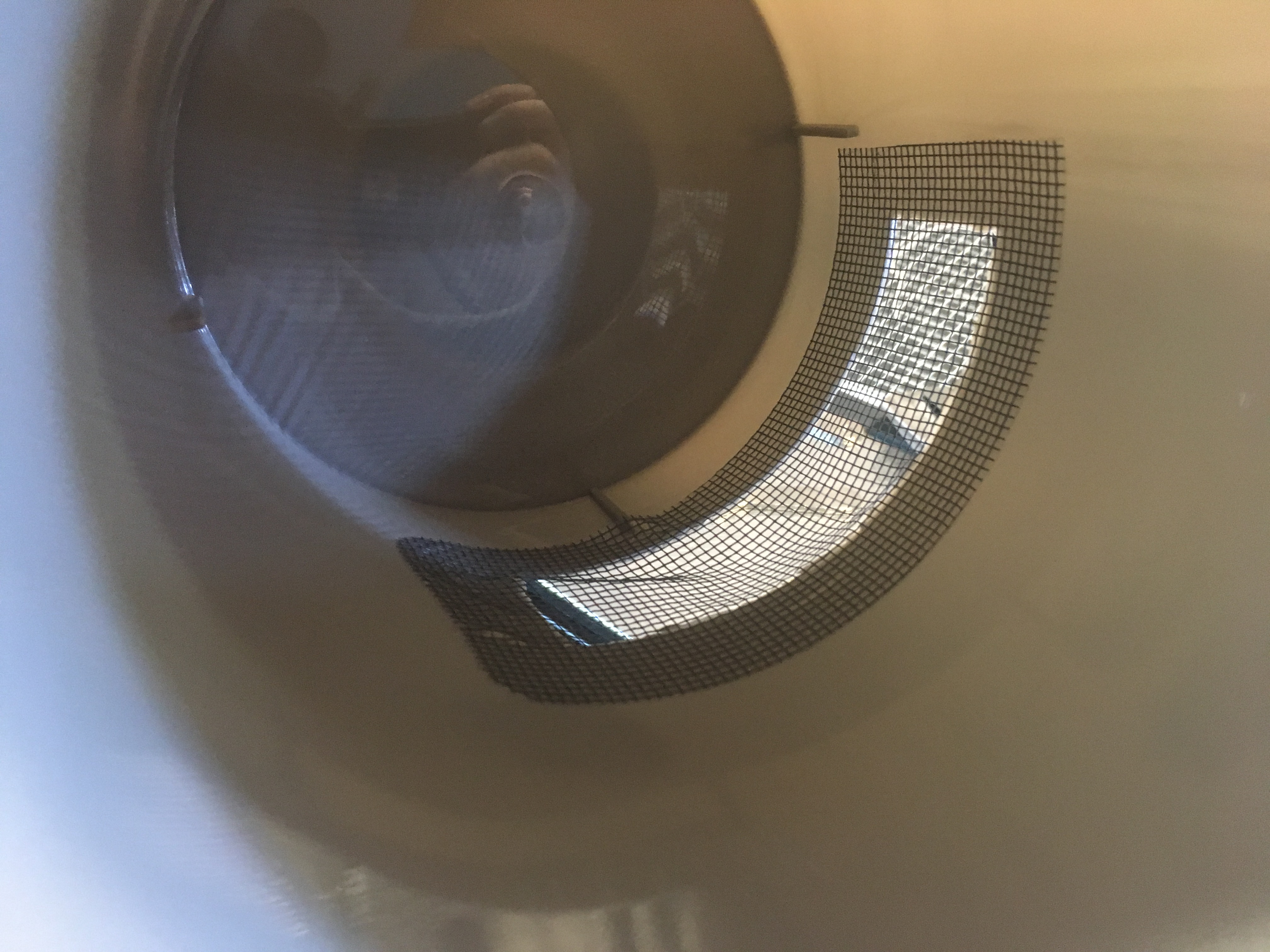

아까 보수용방충망을 통 내부에서 붙여줍니다.





마지막으로, 쓰레기통 바닥에 파리끈끈이를 붙여줍니다.

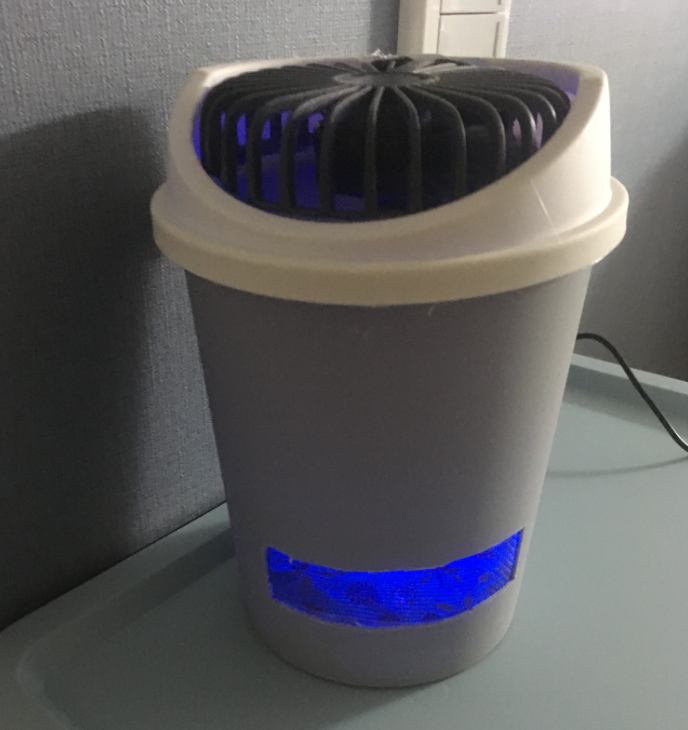

완성되었습니다.

UV램프의 파장으로 해충들을 포집하고,

송풍기를 통해 통내부로 빨아드립니다.

빨아드린 공기는 보수용방충망을 통해 공기만 빠져나오고

해충들은 바닥의 끈끈이에 붙는 원리입니다.





정말 간단하고 저렴하게 만들어보았네요.





성능은 추후에 다시 포스팅해보도록 하겠습니다.
