iptime A3008-MU 쿨러 달기 (발열해소)

번개애비 2019. 6. 15. 21:18

현재 ASUS AC68U 공유기를 메인 DHCP서버로 사용하고,

iptime A3008-MU를 스위치 및 무선리피터로 사용하고 있다.



ASUS 공유기의 경우 스로틀링 문제로 인해 이전에 70mm 팬을 달아주었으나,

A3008은 어차피 스위치 대용이니 발열문제를 크게 신경쓰지 않고 있었다.



최근에 A3008 위에 손을 얹게 되는 기회(?)를 만났는데 후끈후끈

A3008에도 쿨러를 달아주게 되었다.

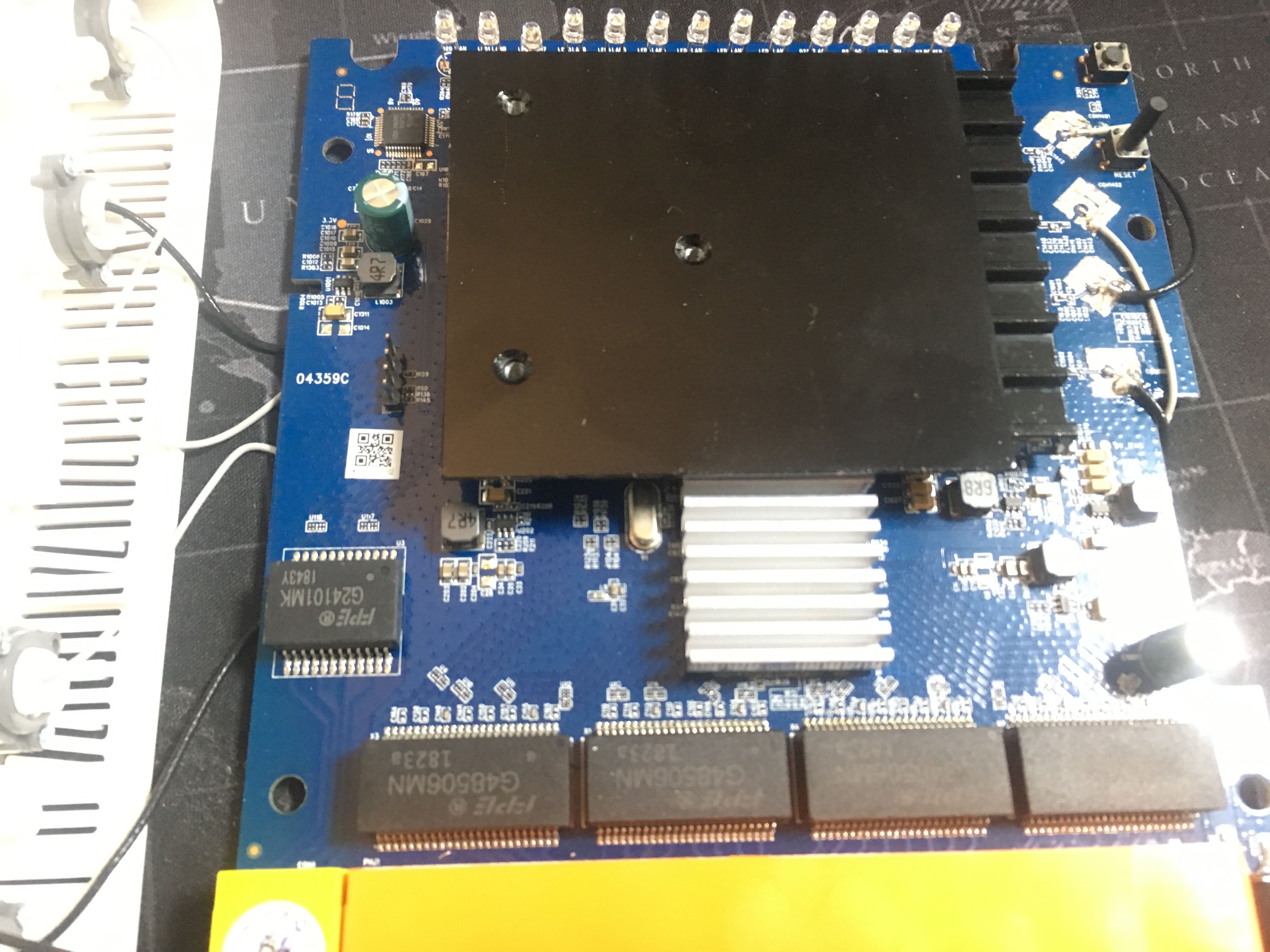

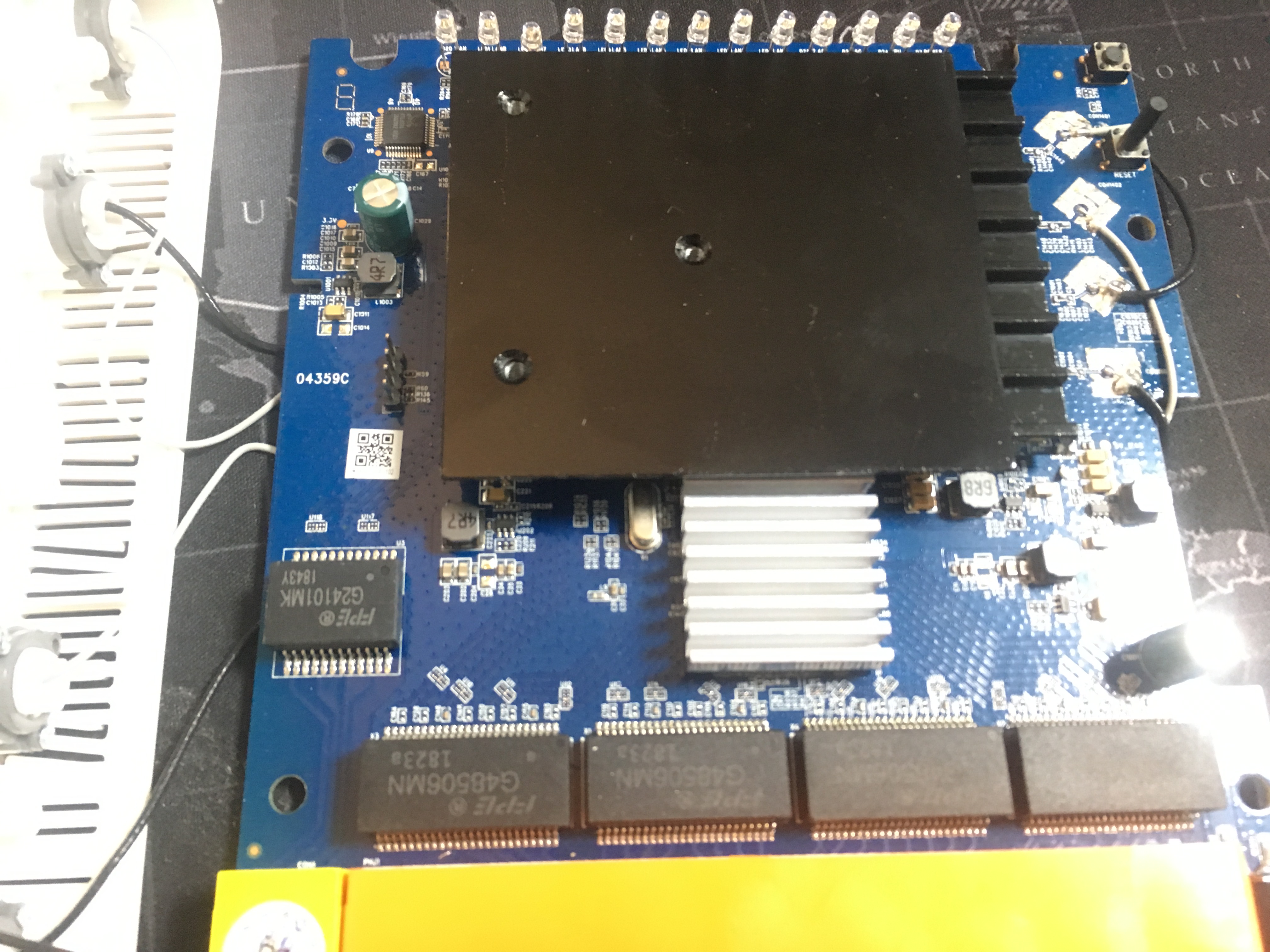

발라당 까진 A3008-MU.....

방열판위에 또다른 검정 쇠판이 덮고 있다.

iptime은 왜 저런 설계를 했을까?

방열판의 방열을 저해하는 요인으로 보인다.

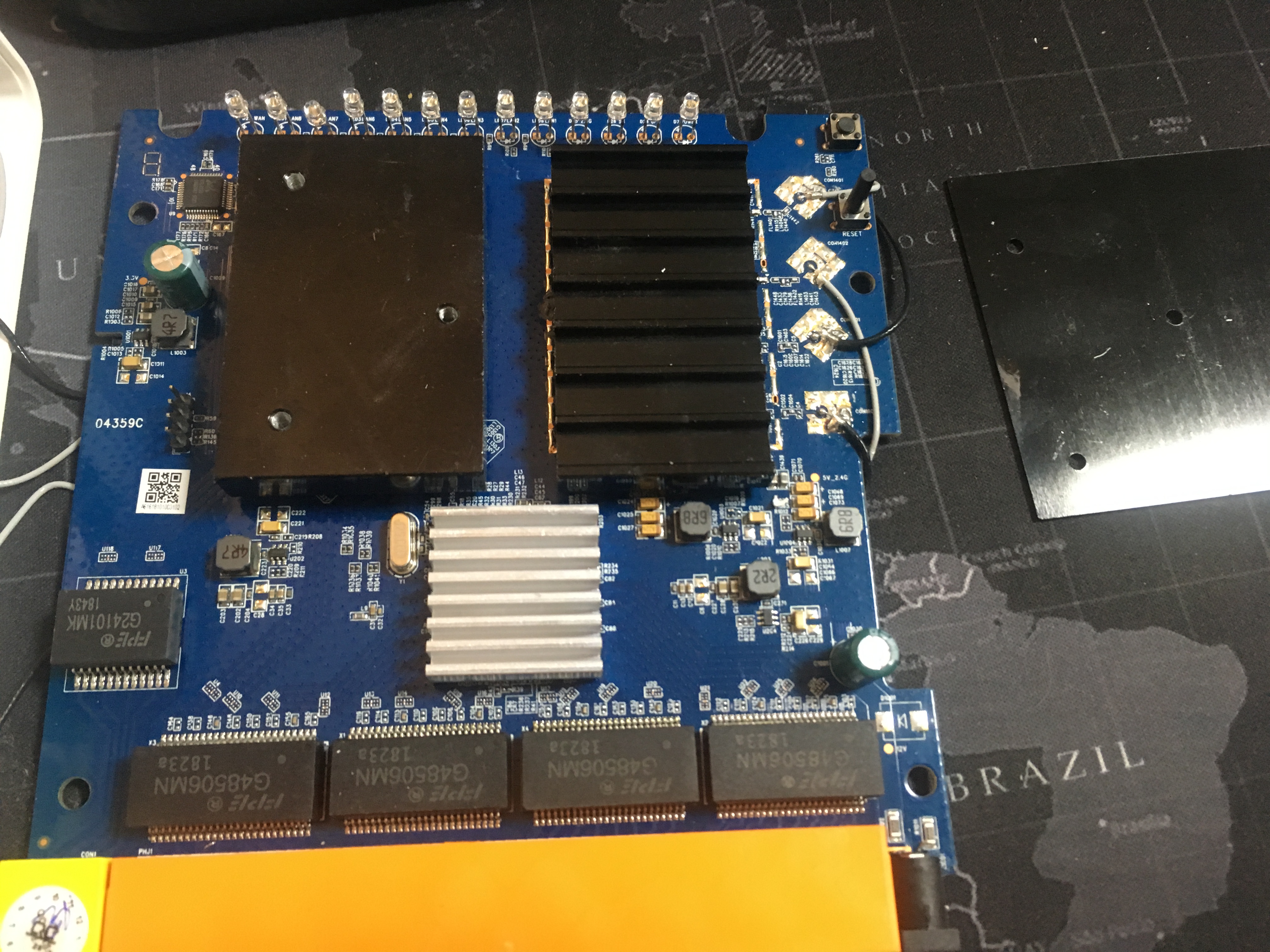

과감하게 분리하였다.

정말 저 판떼기의 역할이 궁금하다.

다다익선이 아니라 과유불급이 적절한 판떼기였다.

저기에 판떼기 달 돈으로 단가를 더 낮춰주면 어땠을까 싶을정도로....

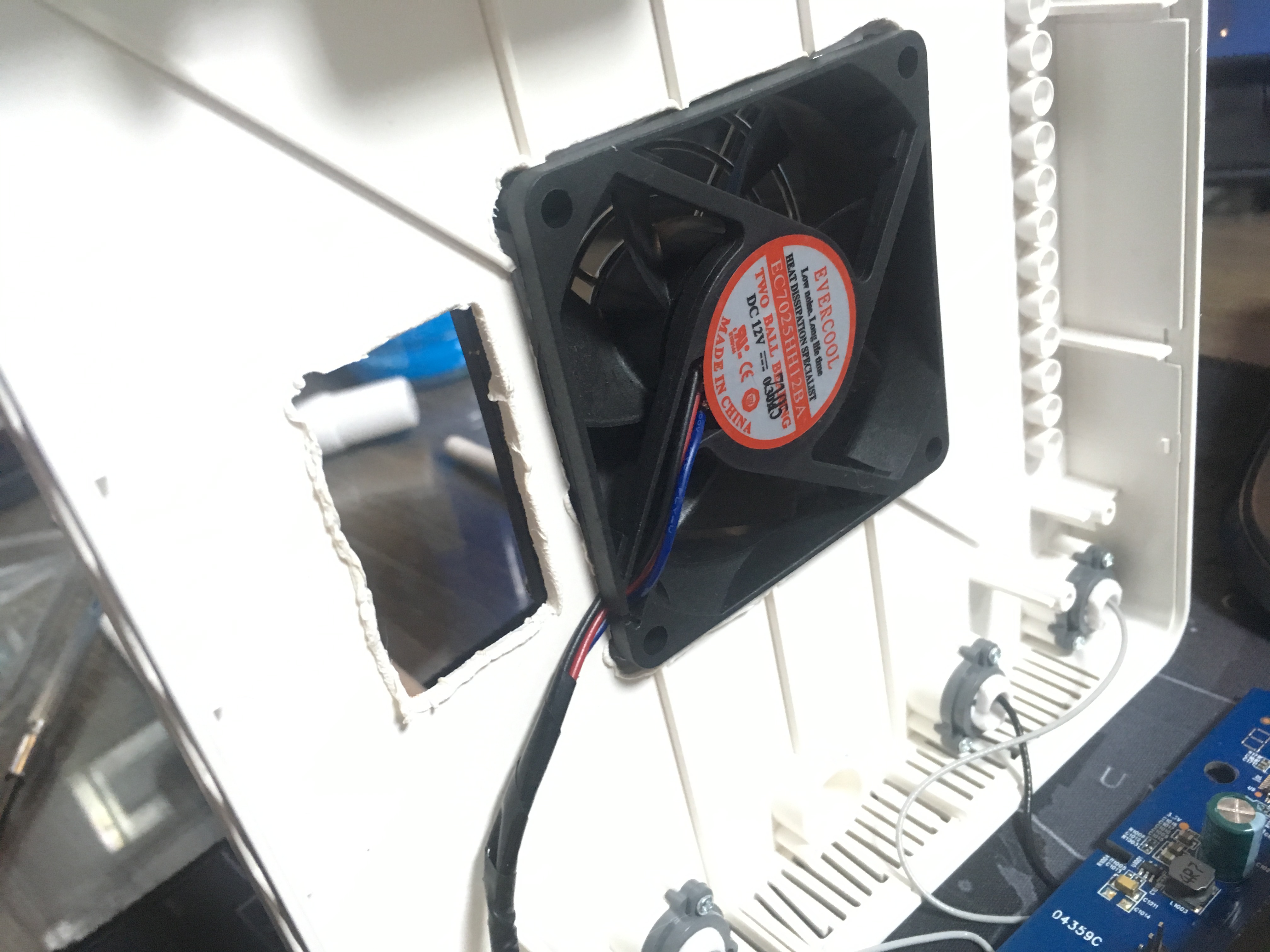

뚜껑에 과감히 70mm팬 구멍과 컨트롤러 구멍을 내어준다.

공유기등의 장비의 쿨링용팬은 5v보다 12v용을 권장한다.

대부분 5v팬을 usb에 연결해놓고 끄읏~! 하고 쓰는 분들이 계신데,

12v용 팬은 팬 RPM자체가 다르고 별도의 컨트롤러만 추가하면 RPM제어가 가능하기 때문이다.

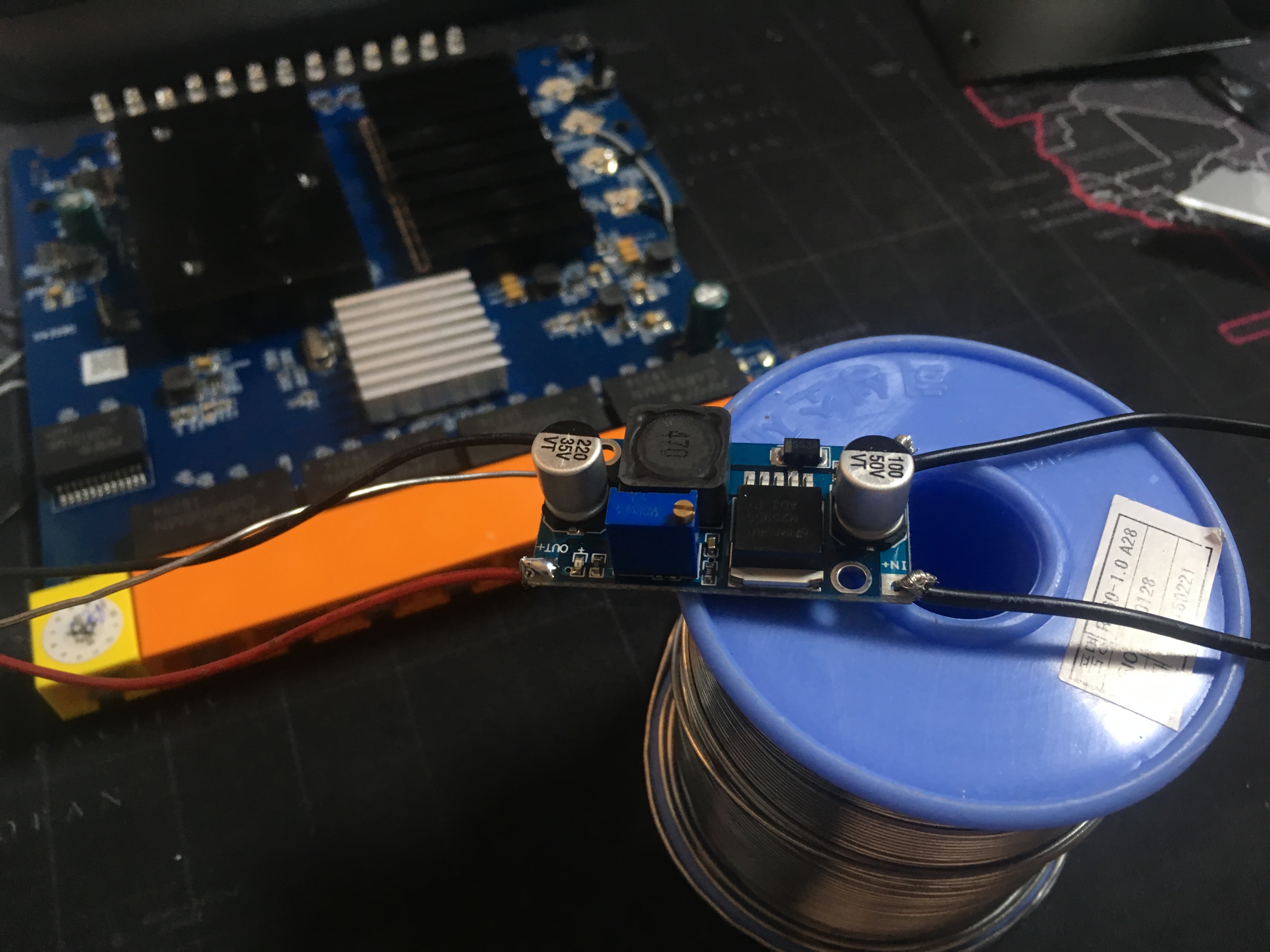

1,000원정도에 구매할 수 있는 팬 컨트롤러...

정확히 말하면 스탭다운모듈이다.

단순히 저항을 사용하면 저항의 온도로 인해 내부 온도에 문제가 발생할 수 있고

타는 문제가 있기 때문에 가급적이면 일반저항보다는 스탭다운모듈을 사용하는걸 권장한다.

파란색상자위에 달려있는 단자를 돌리면 전압을 조절할 수 있다.

(물론 스탭다운이기 때문에 input되는 전압보다 낮은 전압만 조정이 가능)

스탭다운모듈 : LM2596

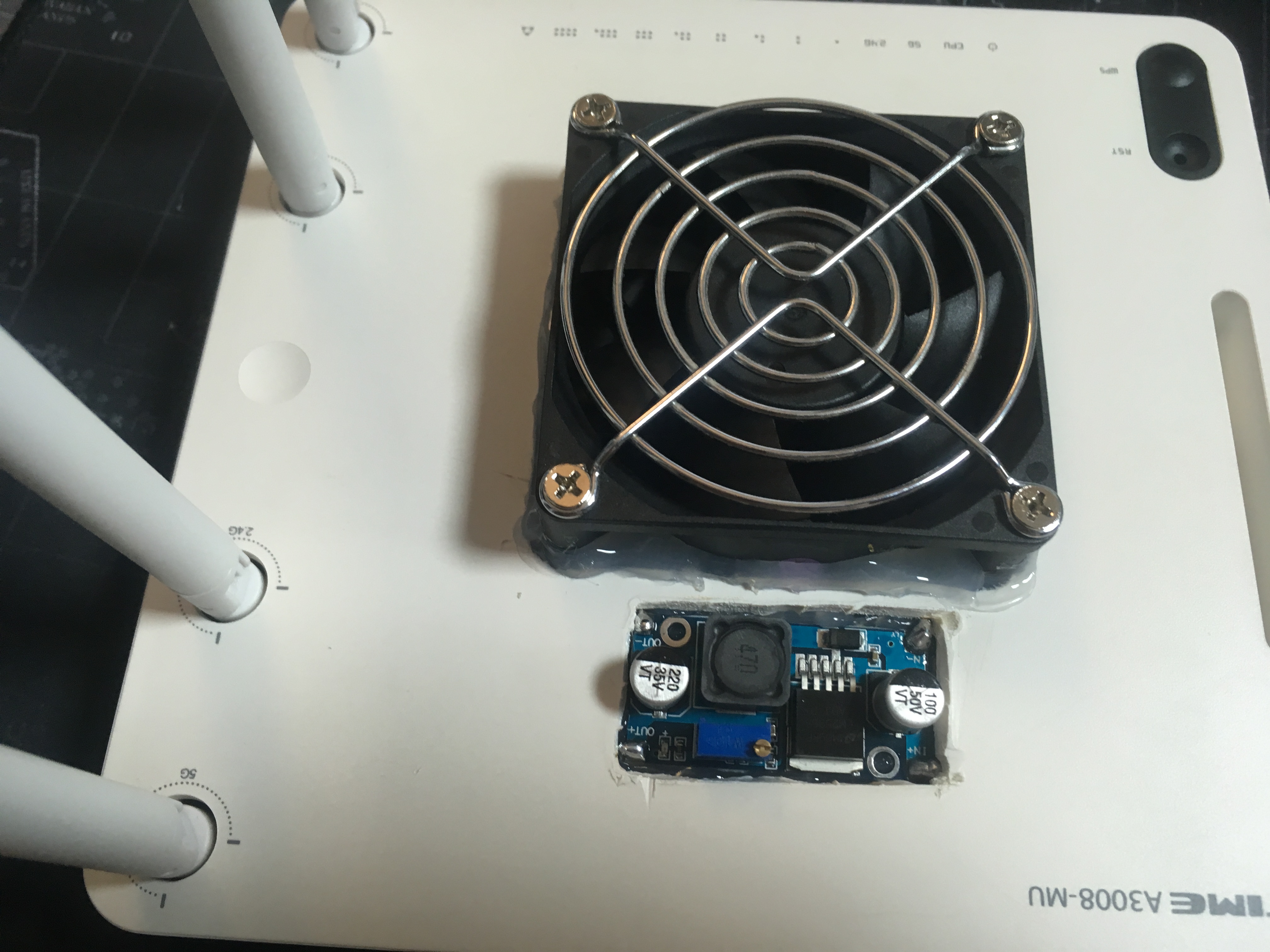

글루건으로 고정한 뒤 팬은 그릴을 이용하여 마감을 해준다.

컨트롤러도 외형에 돌출되게끔 장착하여 차후 팬의 속도를 조절할 수 있도록 만들었다.

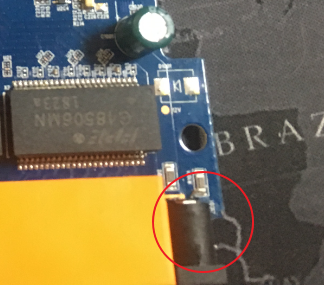

참고로 12v전원은 iptime전원 잭에서 따옴....

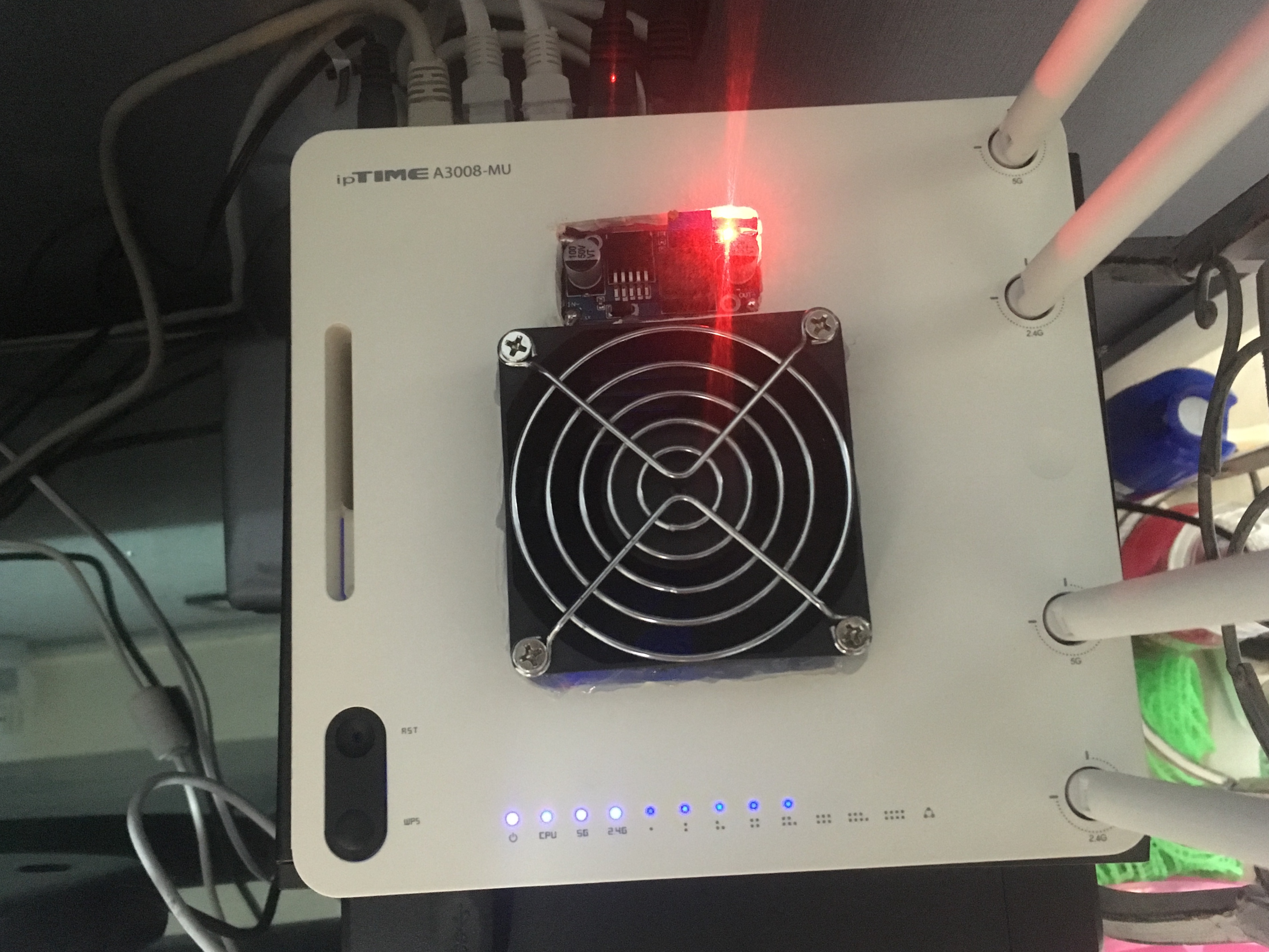

파워온!

컨트롤러의 불과 iptime의 불이 함께 들어온다.

컨트롤러를 이용하여 전압을 낮추어 적당한 풍량으로 맞춰주면 끄읏.
